معايير المنتج

اقترح:

خط طلاء الدوال مناسب لقطع العمل العادية ذات الحجم المتوسط؛ مثل

عجلات السيارات، أجهزة التحويل، الأفران، الخ

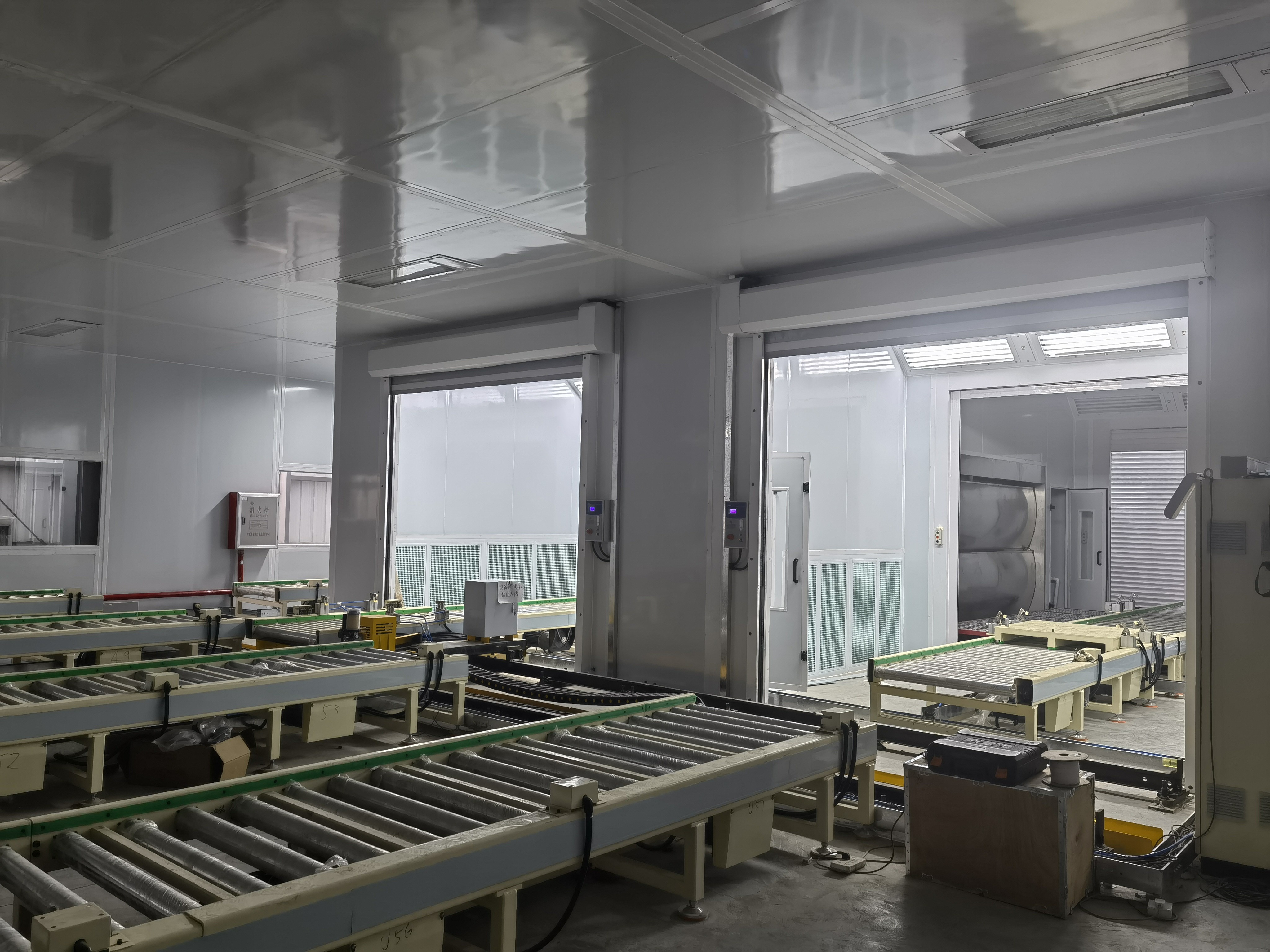

كنوع من معدات الرش الآلية، يتكون خط طلاء رذاذ الدوار أساسا من ستة مكونات رئيسية: معدات المعالجة المسبقة، معدات الرش الطلاء، الفرن،

نظام مصدر الحرارة، نظام التحكم الإلكتروني، خط ناقل أدوات، إلخ. يمكن أن يضع القطعة المستخدمة على جهاز الأدوات في خط ناقل الأدوات،وإرسال قطعة العمل إلى منطقة الرش للرش من خلال دوران الدوارخط الدوار بشكل عام

تستخدم نظام تراكم. كل محطة لديها زر التحكم اليدوي، وكل

يمكن خفض قطعة العمل المكتملة إلى منطقة الرش. معالجة في المحطة المقبلة. يتبنى الخط بأكمله التحكم PLC، ضبط السرعة دون خطوة، ومجهزة

أجهزة استشعار متعددة وأزرار التحكم

الدوار الكهربائي هو نوع جديد من معدات القيادة التي يتم فيها وضع المحرك والحد من داخل جسم الدوار. يتم استخدامه بشكل رئيسي في ناقلات الحزام الثابتة والمتحركة ،

استبدال المحركات التقليدية ومعدات القيادة المنفصلة بمخفضات خارج

على دراجة قيادة

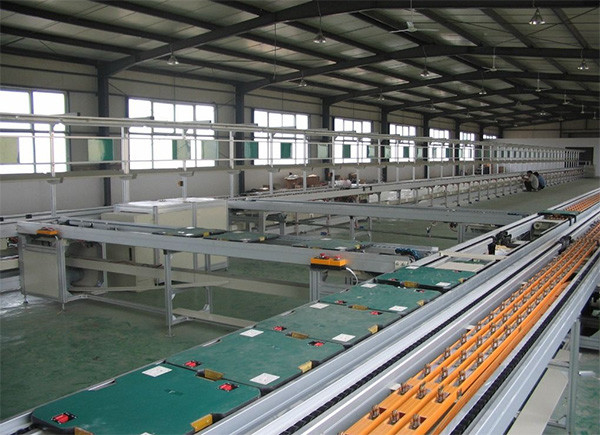

هيكل ناقل الملفات الكهربائية

a. إطار سكة حديد الجانبية للجسم: وهي مصنوعة من ألواح الفولاذ المنحنية بسماكة أكثر من

6 ملم ومعالج مع معالجة مضادة للصدأ. المواصفات هي 160 × 60 ملم.

ارتفاع تركيب الألواح الجانبية لا يتجاوز سمك لوحة الأدوات السفلية ولا يتداخل مع دوران لوحة الأدوات.

أقدام الهيكل: ملف مربع، مواصفات أكبر من 80 × 50 مم، يمكن ضبط الارتفاع لضمان قوة دعم كافية.

c. متطلبات تكوين خطوط العجلات

1 يجب أن تكون جميع الألواح معالجة بشكل جيد ويجب أن لا يكون لها عيوب قد

تؤثر على استخدامها. يتم تصنيع الألواح من أنابيب الفولاذ السامة بسماكة الجدار ≥ 6mm.

2تستخدم جميع محامل العجلات محامل عالية الجودة ، مغلقة من جانبيين عالية الجودة

وكل الاطارات تستخدم الاطارات القياسية اولاً

3تعتمد السلسلة المضغوطة على عجلة دوارة من هيكل فولاذي. تتشابك العجلة بدقة مع السلسلة ويتحرك العجلة بسلاسة. تم تغطية الجزء العلوي من العجلة بدرجة من الفولاذ المقاوم للصدأ

غطاء سلاسل الصلب، ارتفاع غطاء العجلات من 3 إلى 4 ملم أقل من سطح العمل للدراجة.

4 يتم استخدام السلسلة السفلية للدراجة.

الجوانب من الدوال قابلة للإزالة، والفرق في الارتفاع بين أي ثلاثة أدوات هو

لا يزيد عن 2 ملم

5تعتمد السلسلة على سلسلة ماركات محلية عالية الجودة.

وفقًا للدراجة الموجودة في الطرف A. تتبنى السلسلة وظيفة التوتر اليدوي.

المجموعة الكاملة من الأسلاك لديها بنية صلبة ومظهر جميل.

قوة كافية عند الحمل ويضمن الإنتاج المستمر.

7 يجب أن تكون لوحة الأدوات في انتقال سلس أثناء عملية العمل ويجب ألا يتجاوز ضوضاء جميع المعدات وأجهزة القيادة فيها 75 ديسيبل أثناء عملية العمل.

عملية العمل

يتم تخصيص عجلة القوة وفقًا للمعلمات المطلوبة من قبل الطرف A.
