| موك: | 1 |
| السعر: | USD5000-USD10000/SET |
| التعبئة والتغليف القياسية: | مع الفيلم العادي والكرتون |
| فترة التسليم: | 15 يوما بعد الإيداع |
| طريقة الدفع: | T/T |
| القدرة على التوريد: | 30 مجموعة / شهر |

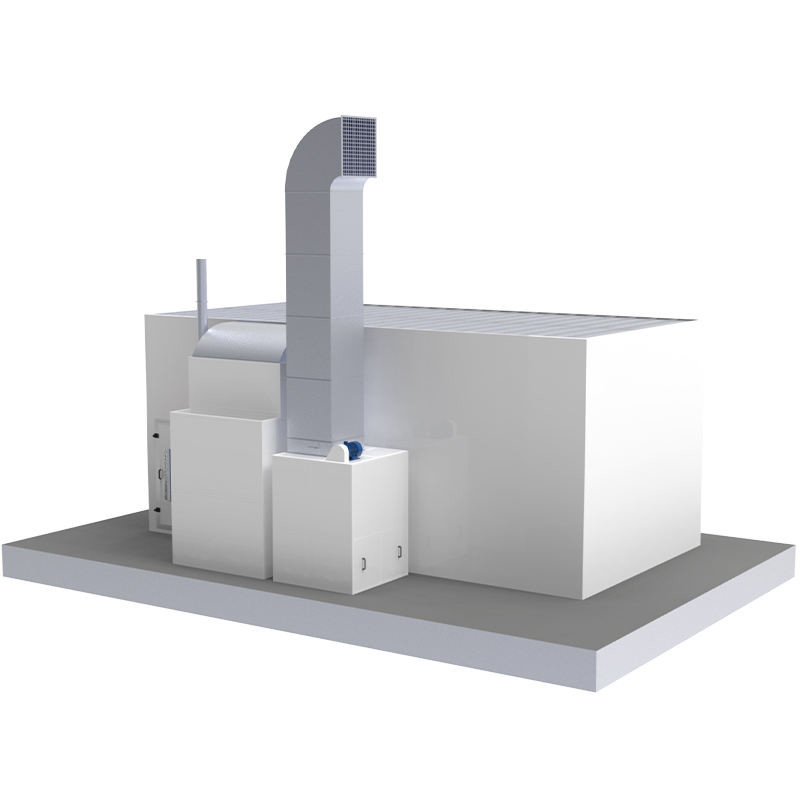

لحام الأنابيب المربعة وإطار الألومنيوم لتركيب وحدة الهواء في كابينة الرش
ويتضمن تركيب وحدة الهواء من غرفه الرش مدخل الهواء من الجانب والمصدر من الخلف، باستخدام
لحام الأنابيب المربعة وإطار من الألومنيوم مع الطلاء الأبيض والقوة العالية المصنوعة بالآلة 20mm
أقنعة من الصوف الصخري السميك. هذا التصميم يضمن إدارة تدفق الهواء بكفاءة، والحفاظ على الهواء النظيف
داخل الحجرة وإزالة الملوثات.
من غرفة الرذاذ، وتعزيز جودة الطلاء بشكل عام.
1هيكل المقصورة وأبعادها
| المواصفات | تفاصيل |
| منطقة العمل الداخلية | 15100 (L) × 6000 (W) × 6000 (H) ملم |
| البصمة الخارجية | 15230 (L) × 6,990 (W) × 6,600 (H) mm |
| بناء الجدار | لوحة ساندويتش 70 ملم EPS (أبيض) ؛ فولاذ مزدوج الجلد 0.426 ملم ؛ اللسان والخروط التجميع. |
| بناء الأسطح | لوحة 50 ملم EPS؛ جلد الفولاذ المغلف. |
| أرضية / قاعدة | تشكيل صفين؛ 30x4 بار مسطح للخدمات الثقيلة + 8 ملم شبكة فولاذية مشوهة؛ استخراج على مستوى الأرض. |
2أنظمة الوصول والدخول
| نوع الإدخال | التكوين |

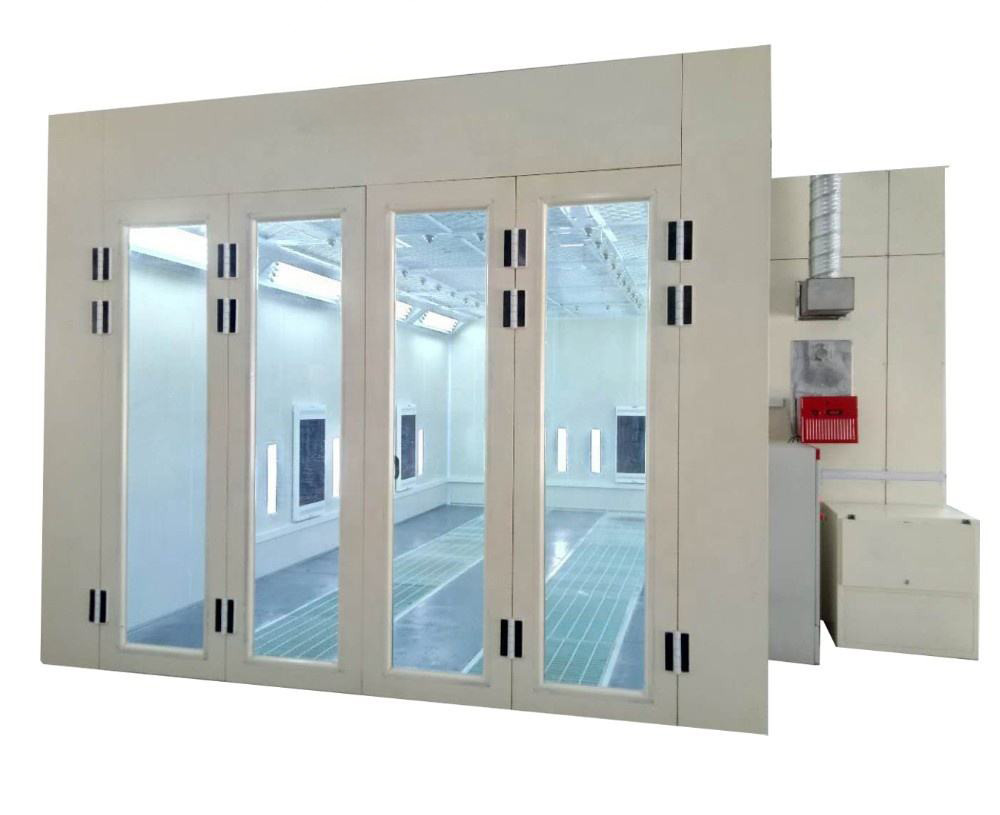

| المدخل الرئيسي | باب معدني من صفيحة أربعة طوابق (4,000 W × 4,600 H mm) ؛ نوافذ زجاجية متشددة؛ EPS Core.(اختياري: مصراع الكهربائي) |
| باب الموظفين | 2 وحدة (800 واط × 2000 هلم) ؛ مجهزة بأقفال الضغط والزجاج المراقب. |
3تكوين التهوية وتدفق الهواء
| النظام | المحركات والأداء |
| تجميع المدخول |
المعجبين:4x مركزية مزدوجة الدخول (دوار خارجي) الطاقة:2 مجموعات (4 مروحة في المجموع) ؛ 7.5 كيلوواط لكل محرك حجم الهواء:40،000 م3/ساعة تحكم التدفق:المكبس النيوماتي |
| تجميع الاستخراج |
المعجبين:2x محرك الحزام الطرد المركزي الطاقة:11 كيلوواط لكل محرك حجم الهواء:4،000 م3/ساعة (اسمية) تحكم التدفق:ضامن يدوي |
| مجموعة القنوات | يتضمن القنوات المستقيمة (4x) ، 90 درجة الكوع (1x) ، 45 درجة الكوع (1x) لكل مجموعة. |
4التسخين والمعالجة الحرارية
| مكون | المواصفات |
| وحدة الحرق | 2x ريللو RG5S (ديزل) |
| مبادلة الحرارة | الفولاذ المقاوم للصدأ SUS304 عالي الكفاءة |
| القدرة الحرارية | أقصى قدر من الطاقة: 26000 كيلوواط |
| الأداء |
الرش:ارتفاع درجة الحرارة 20 درجة مئوية الخبز:60 درجة مئوية الهدف (10-15 دقيقة من الارتفاع) |
5تسلسل الترشيح
| المرحلة | الوسائط المرشحة | المعيار |
| الإدخال (المرشح المسبق) | قطن الجيب الأول | EN 779 / G3 |
| السقف (جائزة) | وسائل الإعلام عالية الكفاءة ذات العمق الكامل | EN 779 / F5 |
| الطابق (المعتقل) | سجادة لوقف الطلاء من ألياف الزجاج | EN 779 / G3 |
| المواد الكيميائية | حبيبات الكربون المنشط | إزالة المواد الكيميائية المتطايرة/الرائحة |
6الكهرباء والإضاءة
| السمة | تفاصيل |
| الحمل الكلي للطاقة | 56 كيلوواط |
| مصابيح السقف | 20 الأجهزة المثبتة (أربعة أنابيب لكل منها) = 80 أنابيب |
| أضواء الجدران الجانبية | 22 الأجهزة المثبتة (أربعة أنابيب لكل منها) = 88 أنابيب |
| كثافة الضوء | ≥ 1000 لوكس |
| لوحة التحكم | الوظائف: مفتاح الوضع (الرش / الطهي) ، التحكم في درجة الحرارة ، توقيت ، توقف الطوارئ ، إنذار الضغط ، مؤشر الفشل. |

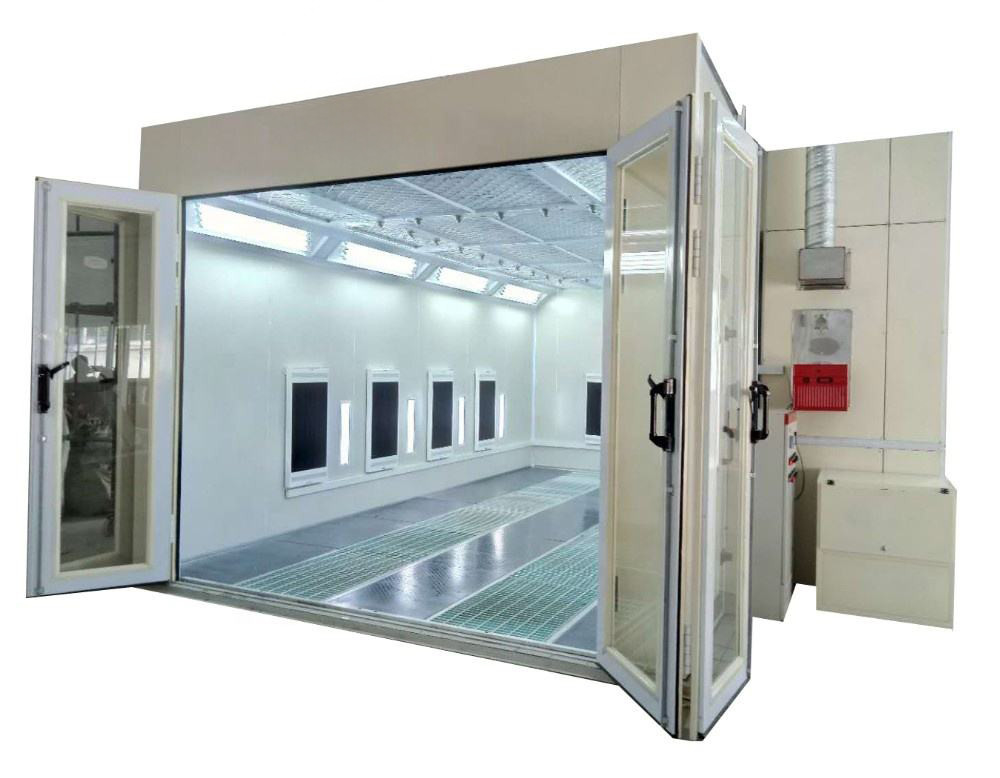

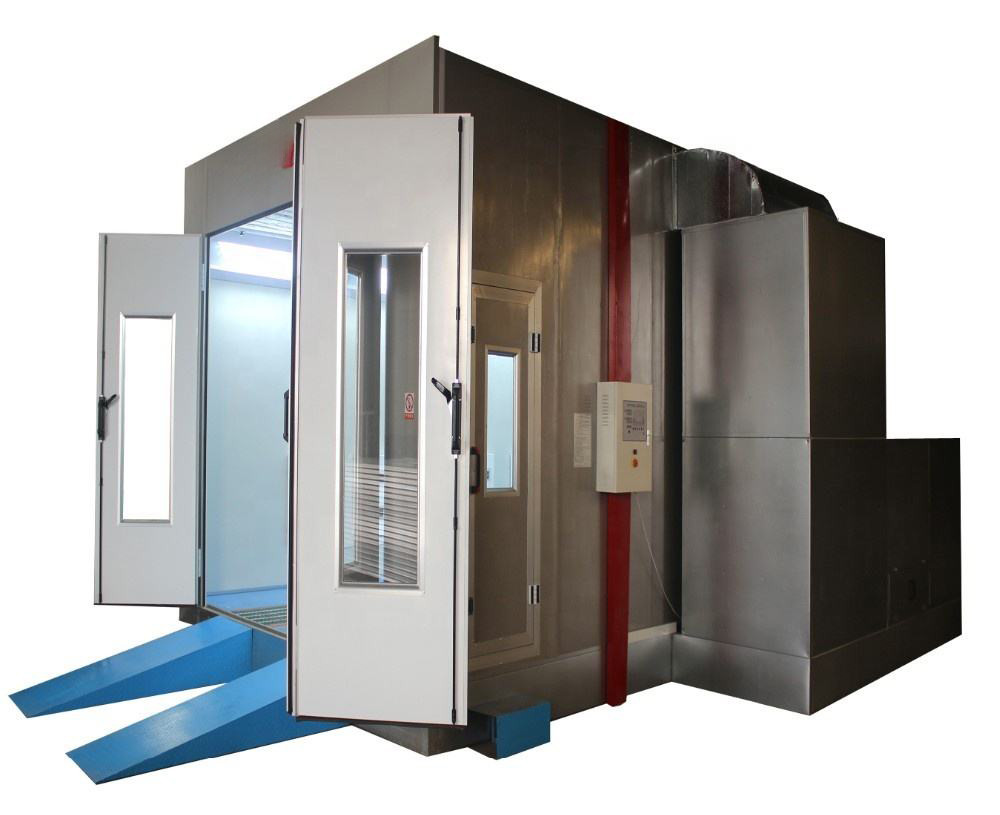

تم تصميم كابينة الرذاذ ذات الحجم الكبير للسيارات لتلبية الاحتياجات المتنوعة مع المواصفات التقنية من الدرجة الأولى
وميزات قابلة للتكيف. الأبعاد الداخلية هي 6900 × 3900 × 2650 مم (L × W × H) ، ((يمكن تخصيصها)
في حين أن القياسات الخارجية 7000 × 5350 × 3400 مم (L × W × H).
يحتوي على حفرة ثني ورق مطلية ، مدعومة بأنبوبات مربعة وشبكة أرضية ، مما يضمن تحمل حمولة شاملة
سعة 2.4T، قابلة للتعديل حسب الحاجة.
الباب الأمامي الرئيسي ، 3000 × 2600 ملم (W × H) ، لديه ثلاثة أوراق مع نوافذ زجاجية معالجة مربعة وملء EPS.
باب عمل إضافي ، بحجم 800 × 2000 مم (W × H) ، يتضمن قفل ضغط ونوافذ المراقبة.
توفر ألواح الحائط EPS للصالات والسقف المكثف العزل القوي ، مع مواد اختيارية متاحة.
نظام الإضاءة يوفر أكثر من 1000Lux مع 32 أعلى و 16 مصابيح LED الخصر.
إدخال والنفايات، مدعومة بمحرق Riello RG5S للحرارة المثلى.
بيئة عمل نظيفة، في حين أن نظام التحكم الإلكتروني يوفر التحكم الدقيق في التشغيل.
الاحتياجات تبلغ 17 كيلوواط (يمكن تخصيصها)
|
|
