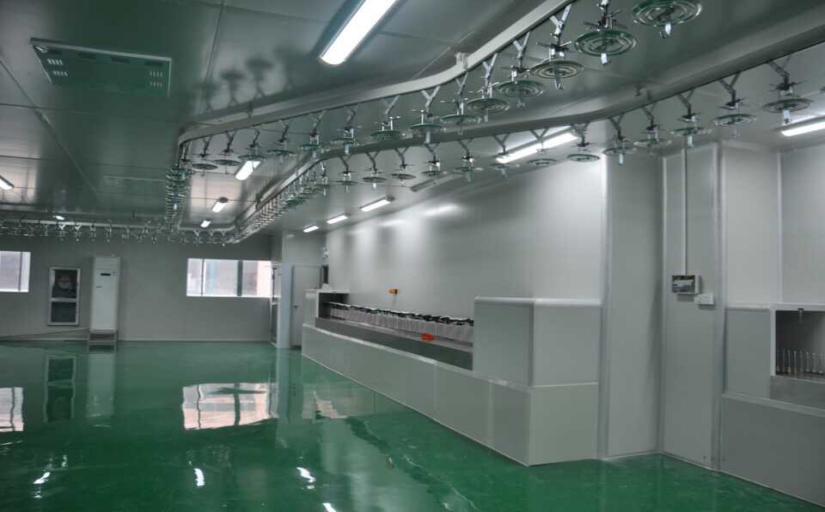

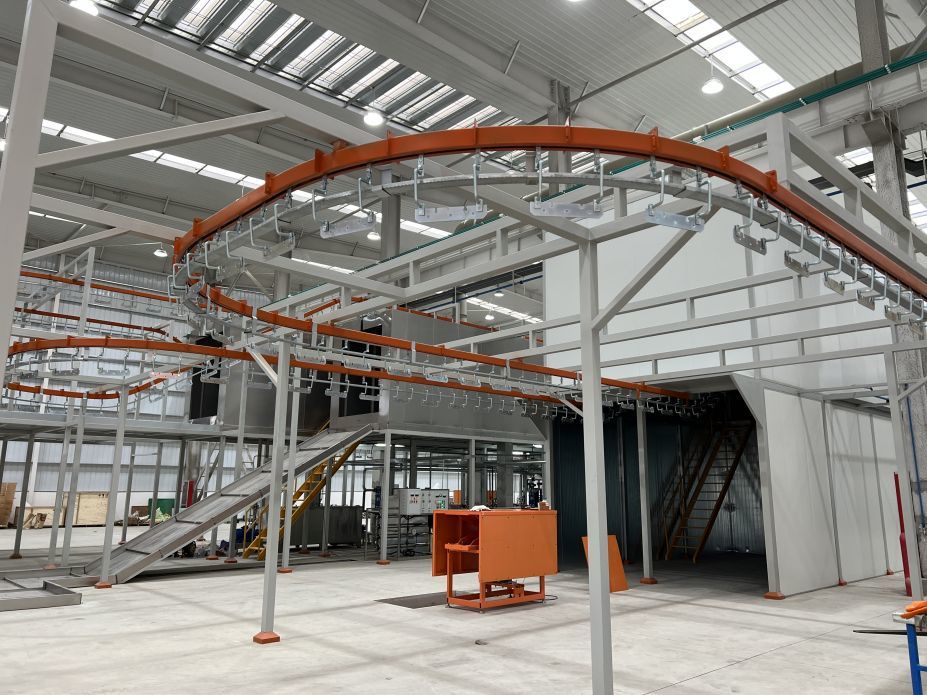

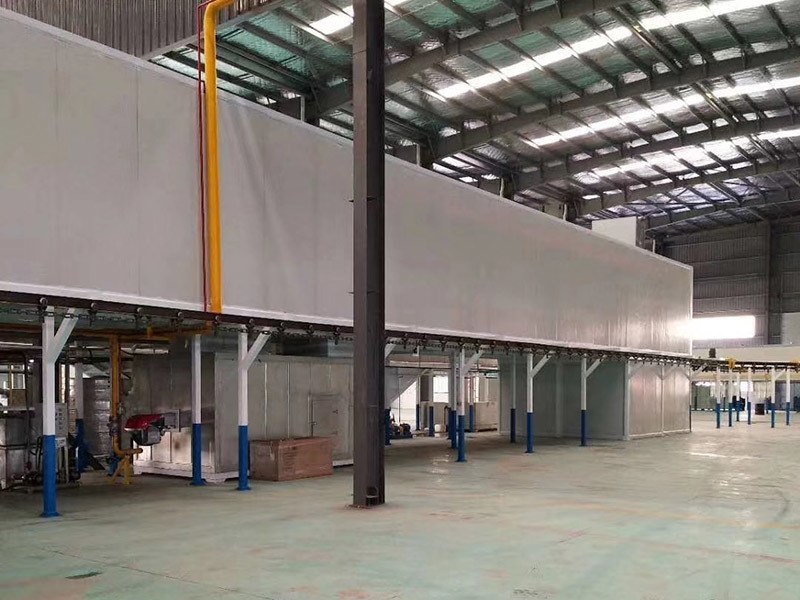

خط طلاء السكك الحديدية عالية الأداء ، يستخدم على نطاق واسع في مختلف المنتجات

خط طلاء قضبان الأرضيات عالي الأداء، يستخدم على نطاق واسع في منتجات مختلفة

خط طلاء قضبان الأرضيات شديد التحمل‌

‌مصمم للمعالجة الدقيقة لسطح المكونات الصناعية واسعة النطاق

‌

‌النظام الأساسي‌:

• ‌مركبة النقل غير المدعومة‌: هيكل من الفولاذ على شكل حرف I بسمك 8 مم لتحمل ‌الاستقرار في الأحمال الثقيلة‌
• ‌سلسلة ناقل أرضي‌: سلسلة جر من الفولاذ المنغنيز مع ‌تعديل السرعة الذي يتحكم فيه PLC‌

‌تميز العملية‌:

1. ‌الصنفرة‌ → 2. ‌التنظيف‌ → 3. ‌التجفيف‌ → 4. ‌الرش بالطلاء‌ → 5. ‌الخبز‌

• غرف معيارية (تلميع/تنظيف/طلاء/خبز) لـ ‌المعالجة المخصصة‌

‌المزايا الفنية‌:

• مخفض تروس بعجلة دوارة دورانية لـ ‌كفاءة نقل 98%‌
• شد لولبي لـ ‌تعويض التمدد الحراري‌
• مسار سكة حديد خفيف الوزن 30 كجم/م مع ‌أساس فولاذي مدمج‌

‌التطبيقات‌: إطارات السيارات، آلات البناء، وغيرها من ‌المكونات المعدنية واسعة النطاق‌ التي تتطلب طلاءات متينة.

‌ملاحظة‌: يمكن تكوين معلمات الخبز وأبعاد الغرفة وفقًا لمتطلبات المشروع.

تستخدم للمعالجة السطحية لقطع العمل الكبيرة والثقيلة ذات متطلبات الإنتاجية المنخفضة؛

تدفق العملية: القطع على-->الصنفرة-->التنظيف-->التجفيف-->الرش بالطلاء-->طلاء الخبز-->القطع خارجًا؛

هيكل الغرفة يشمل: غرفة التلميع، غرفة التنظيف، غرفة التجفيف، غرفة رش الطلاء، وغرفة الخبز

(حسب الطلب حسب المنتج)؛

عربة النقل: يتم لحامها وتشكيلها بواسطة عارضة I وفولاذ القناة، ويتم رصف السطح بلوح فولاذي بسمك 8 مم؛

وصف معدات سلسلة الناقل الأرضي:

تتكون بشكل أساسي من جهاز القيادة، سلسلة الجر، جهاز الشد ومسار الناقل.

④جهاز القيادة

يتم نقل طاقة جهاز القيادة إلى عمود القيادة من خلال المحرك والمخفض وسلسلة النقل.

أخيرًا، تقود الضرس الدافعة سلسلة الناقل، مما يجعل سلسلة الناقل تتحرك للأمام على طول مسار سلسلة الناقل؛

يمكن أن يؤدي استخدام مخفض تروس بعجلة دوارة دورانية إلى تحسين كفاءة النقل بشكل كبير. والحركة موثوقة.

⑤ سلسلة الجر

تتكون السلسلة من عمود الدبوس ولوحة السلسلة ولوحة سلسلة الدفع وغلاف الأسطوانة. يمكن تجميع تباعد الدفع في

أشكال مختلفة حسب الحاجة. فقط لتلبية احتياجات إيقاع العمل.

تستخدم هذه السلسلة من سلاسل النقل جميع الفولاذ المنغنيز عالي الجودة كألواح سلسلة، وتتطلب جميعها اختبارات شد محددة

قبل مغادرة المصنع.

⑥جهاز الشد

يضمن هذا الجهاز أن تحافظ سلسلة الناقل بأكملها دائمًا على شد ثابت نسبيًا أثناء التشغيل.

في الوقت نفسه، يمكنه امتصاص أو تعويض خطأ التركيب في سلسلة الناقل، والتمدد والانكماش الناتج

عن طريق التمدد الحراري والانكماش وتشوه القوة أثناء التشغيل. تأكد من أن سلسلة الناقل لديها شد أولي في

نقطة اللف لجهاز القيادة والقضاء على الأجهزة التي تولد شدًا سلبيًا في الخط بأكمله. تستخدم هذه السلسلة من أجهزة الشد بشكل أساسي قضبان لولبية للشد. هيكلها بسيط نسبيًا ومضغوط، وقوة الشد مستقرة نسبيًا؛

⑦مسار الناقل

يعتمد مسار العربة على سكة حديد خفيفة الوزن 30 كجم/م (الأساس مدمج مسبقًا في البناء)، وتستخدم عجلات التشغيل عجلات فولاذية خفيفة الوزن،

وجميع أقواس العربة ملحومة من الفولاذ المقطعي، بهيكل صلب؛ يعتمد الخط بأكمله على التحكم PLC، وتعديل السرعة بدون خطوات، ومجهز بمجسات حث متعددة وأزرار تحكم.
