| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | CoatTech |
| إصدار الشهادات: | CE |
| رقم الموديل: | بوث-13 |
| الحد الأدنى لكمية: | 1 |
| الأسعار: | USD5000-USD10000/SET |
| تفاصيل التغليف: | مع فيلم منتظم والكرتون |
| وقت التسليم: | بعد 15 يومًا من الإيداع |
| شروط الدفع: | تي/تي |
| القدرة على العرض: | 30Set/شهر |
| مزود الطاقة:: | 380V/50Hz/3PH أو خيار آخر | باستخدام الطاقة:: | الديزل والغاز والبخار أو الكهربائية أو غيرها من الخيارات |
|---|---|---|---|
| الباب الرئيسي:: | طية النمط أو نمط المتداول الكهربائي | طلب:: | الحافلات/شاحنة أو غيرها من المنتجات المعدنية |
| مصادر الطاقة:: | الماء ، الكهرباء ، الغاز | طلاء: | 10-50um |
| مستوى الضوضاء: | ≤80db | مادة: | فُولاَذ |
| الاستخدام: | طلاء السيارات، طلاء الأثاث، الطلاء الصناعي | نظام التدفئة: | Riello العلامة التجارية الموقد |
| إبراز: | كابينة رش طلاء سيارات فاخرة,كابينة رش بباب زجاجي كبير,غرفة طلاء سيارات أوتوماتيكية مع ضمان,big glass gate spray booth,auto paint room with warranty |
||

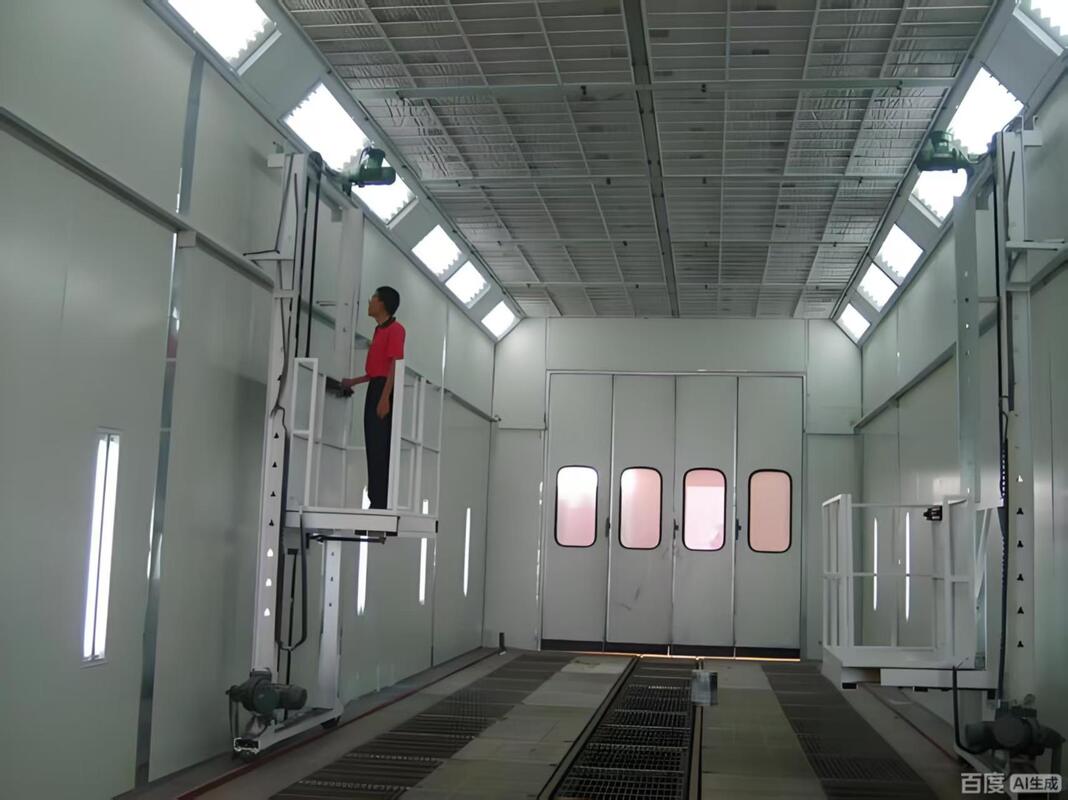

كابينة رش طلاء السيارات الفاخرة، كابينة طلاء السيارات ذات الباب الزجاجي الكبير، غرفة طلاء السيارات
يتضمن نظام إمداد الهواء والعادم لكابينة الرش أربعة أقسام بطول 1000 × 1000 × 1000 مم
من أنابيب الهواء المستقيمة، وقسم واحد من 1000 × 1000 مم بزاوية 90 درجة، وقسم واحد من 1000 × 1000 مم بزاوية 45 درجة.
يضمن نظام الأنابيب متعدد الاستخدامات هذا إدارة تدفق الهواء بكفاءة ومرونة، والتكيف مع الاحتياجات التشغيلية المختلفة.
يدعم التصميم القوي التهوية والعادم الفعالين، مما يحافظ على بيئة نظيفة ومتحكم بها داخل كابينة الرش.
|
الداخل البعد |
15000 × 5000 × 5000 مم (الطول × العرض × الارتفاع) |
|
الخارجي البعد |
15130 × 6890 × 5600 مم (الطول × العرض × الارتفاع) |
| الطابق السفلي | يوجد صفان من 30 × 4 حديد مسطح + ⌀8 شبكات أرضية فولاذية ملتوية (24 قطعة) على كلا جانبي الأرض (عادم جداري جانبي اختياري) |
| الباب الأمامي | حجم الباب: 4000 × 4600 مم (العرض × الارتفاع)، باب ثني الصفائح المعدنية، 4 أوراق باب، نافذة زجاجية مربعة مقواة، تعبئة: EPS. (يمكن تعديل التعبئة، ويمكن تجهيز البوابة بشتر كهربائي) |
| باب العمل |
مجموعتان، حجم باب العمل: 800 × 2000 مم (العرض × الارتفاع)، مجهزة بـ قفل ضغط ونافذة مراقبة زجاجية |
| لوحة الحائط |
لوحة حائط EPS، عرض فعال 1150 مم، سمك إجمالي 70 مم، سمك لوح الصلب الملون: 0.426 مم، أبيض، حواف فولاذية محكمة الإغلاق على كلا الجانبين؛ (صوف صخري، PU اختياري) |
| السقف |
لوحة حائط EPS، عرض فعال 1150 مم، سمك إجمالي 50 مم، سمك لوح الصلب الملون: 0.426 مم، أبيض، حواف فولاذية محكمة الإغلاق على كلا الجانبين؛ (صوف صخري، PU اختياري) |
| الإضاءة |
الإضاءة العلوية: 20 مجموعة × 4 قطع = 80 قطعة مصابيح 18 وات إضاءة الخصر: 22 مجموعة × 4 قطع = 88 قطعة أنابيب مصابيح 18 وات، LED أنابيب المصابيح، صندوق إضاءة مقاوم للانفجار الإضاءة ≥1000Lux |
|
وحدة الهواء التركيب |
مدخل الهواء من الجانب، العادم من الخلف، أنبوب مربع لحام + إطار من الألومنيوم، طلاء أبيض، قناع لوح صوف صخري بسمك 20 مم مصنوع آليًا وعالي القوة |
|
صنع وحدة الهواء (2 مجموعات) |
كل مجموعة مجهزة بمروحتين طاردتين مزدوجتي المدخل ذات دوار خارجي، طاقة محرك واحد: 7.5 كيلو وات؛ التدفق الإجمالي: 40000 متر مكعب / ساعة، سرعة الرياح بدون تحميل: 0.25 متر / ثانية؛ صمام خنق تعديل هوائي لإمداد الهواء، صمام خنق هوائي لبدء الدورة. |
|
العادم وحدة الهواء (2 مجموعات) |
كل مجموعة مجهزة بمروحة طرد مركزي مزدوجة المدخل، محرك بكرة، طاقة محرك واحد: 11 كيلو وات؛ التدفق الإجمالي: 4000 متر مكعب / ساعة، سرعة الرياح بدون تحميل: 0.25 متر / ثانية؛ صمام خنق تعديل يدوي للعادم. |
|
التدفئة النظام (2 مجموعات) |
كل مجموعة مجهزة بـ Riello RG5S موقد ديزل مع أقصى إنتاج حرارة يبلغ 26000 كيلو وات؛ مجهزة بفرن تبادل حراري من الفولاذ المقاوم للصدأ 304؛ ارتفاع درجة حرارة الطلاء: 20 درجة مئوية (من 0 درجة مئوية إلى 20 درجة مئوية في حالة الرش)؛ طلاء الخبز: 10-15 دقيقة (من 20 درجة إلى 60 درجة مئوية) حالة الطلاء. (يمكن اختيار التدفئة بالغاز الطبيعي والتدفئة الكهربائية تدفئة الأنبوب، وتدفئة مصباح الخبز بالأشعة تحت الحمراء) |
|
نظام إجمالي الطاقة |
2 ترشيح عالي الكفاءة فرعي: فيسكوز ثلاثي الأبعاد كامل العمق؛ مستوى EN799: F5, 3 ترشيح بطانية قطن مقاومة للطلاء من الألياف الزجاجية: مستوى EN 779: G3؛ 4. ترشيح جزيئات الكربون المنشط: يمتص البنزين والزيلين في غاز العادم نظام التحكم الإلكتروني |
| رش الطلاء، رش الطلاء بالحرارة، طلاء الخبز، ضبط وقت التجفيف، مفتاح الإضاءة، ضوء مؤشر العطل، منظم درجة الحرارة، مفتاح الطاقة، مفتاح إيقاف الطوارئ، المؤقت، محدد درجة الحرارة، مقياس التيار الكهربائي، مقياس الجهد، مقياس الضغط، إنذار الضغط | نظام |
|
كل مجموعة من إمداد الهواء والعادم مجهزة بـ 4 أقسام من 1000 × 1000 × 1000 مم من أنابيب الهواء المستقيمة، وقسم واحد من 1000 × 1000 مم بزاوية 90 درجة، وقسم واحد من 1000 × 1000 مم بزاوية 45 درجة؛ إجمالي الطاقة
|
56 كيلو وات |
| تم تصميم كابينة رش السيارات كبيرة الحجم لتلبية الاحتياجات المتنوعة بمواصفات فنية عالية المستوى | وميزات قابلة للتكيف. الأبعاد الداخلية هي 6900 × 3900 × 2650 مم (الطول × العرض × الارتفاع)، (يمكن تخصيصها) |
بينما يبلغ القياس الخارجي 7000 × 5350 × 3400 مم (الطول × العرض × الارتفاع). (يمكن تخصيصها) يتميز الطابق السفلي القوي
بإحاطة ثني الصفائح المجلفنة، مدعومة بأنابيب مربعة وشبكة أرضية، مما يضمن قدرة تحمل إجمالية
تبلغ 2.4 طن، قابلة للتعديل حسب الحاجة.
الباب الأمامي الرئيسي، 3000 × 2600 مم (العرض × الارتفاع)، به ثلاثة أوراق مع نوافذ زجاجية مربعة مقواة وحشو EPS.
يتضمن باب عمل إضافي، بحجم 800 × 2000 مم (العرض × الارتفاع)، قفل ضغط ونافذة مراقبة.
توفر ألواح حائط EPS وسقف الصفائح المجلفنة في الكابينة عزلًا قويًا، مع توفر مواد اختيارية.
يوفر نظام الإضاءة أكثر من 1000 لوكس مع 32 مصباح LED علوي و 16 مصباح LED على مستوى الخصر. تدير وحدة الهواء بكفاءة
المدخل والعادم، بمساعدة موقد Riello RG5S للتدفئة المثالية. يضمن نظام الترشيح الشامل
بيئة عمل نظيفة، بينما يوفر نظام التحكم الإلكتروني تحكمًا تشغيليًا دقيقًا. إجمالي الطاقة
الشرط يقف عند 17 كيلو وات. (يمكن تخصيصها)
