| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | CoatTech |
| إصدار الشهادات: | CE |
| رقم الموديل: | بوث-13 |
| الحد الأدنى لكمية: | 1 |
| الأسعار: | USD5000-USD10000/SET |
| تفاصيل التغليف: | مع فيلم منتظم والكرتون |
| وقت التسليم: | بعد 15 يومًا من الإيداع |
| شروط الدفع: | تي/تي |
| القدرة على العرض: | 30Set/شهر |
| مزود الطاقة:: | 380V/50Hz/3PH أو خيار آخر | باستخدام الطاقة:: | الديزل والغاز والبخار أو الكهربائية أو غيرها من الخيارات |
|---|---|---|---|
| الباب الرئيسي:: | طية النمط أو نمط المتداول الكهربائي | طلب:: | الحافلات/شاحنة أو غيرها من المنتجات المعدنية |
| مصادر الطاقة:: | الماء ، الكهرباء ، الغاز | طلاء: | 10-50um |
| مستوى الضوضاء: | ≤80db | مادة: | فُولاَذ |
| الاستخدام: | طلاء السيارات، طلاء الأثاث، الطلاء الصناعي | نظام التدفئة: | Riello العلامة التجارية الموقد |
| إبراز: | فلاتر كابينة رش طلاء الديزل,خزانة رش الطلاء الكهربائية,كابينة رش طلاء سقف كبيرة الحجم,electric spray painting cabinet,big size roof spray booth |
||

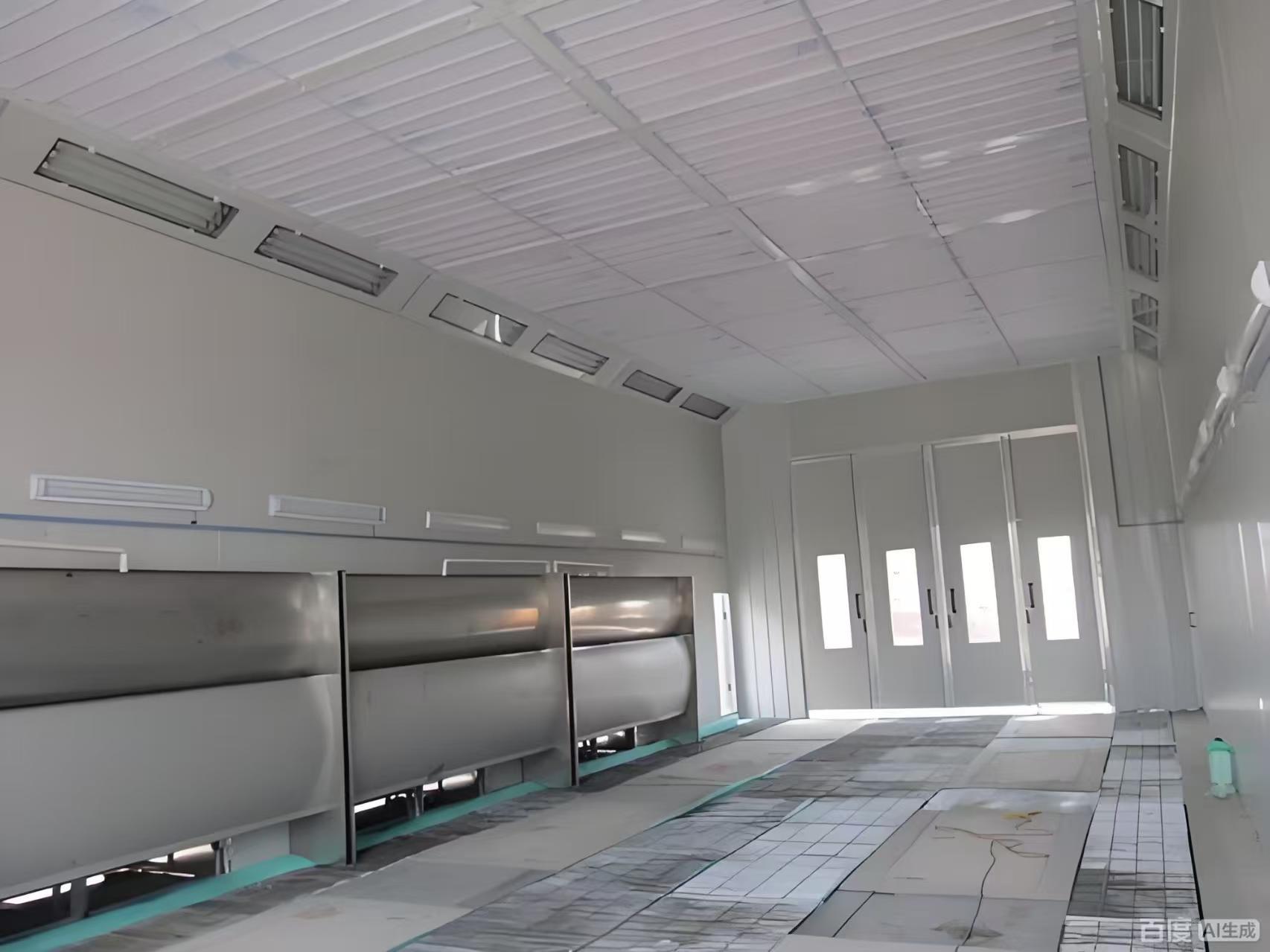

غاز الديزل البخار الكهربائية رذاذ الطلاء غرفه الأرض والسقف مرشحات خزانة الطلاء
|
بالداخل البعد |
15000 × 5000 × 5000 مم (L × W × H) |
|
خارجية البعد |
15130 × 6890 × 5600 مم (L × W × H) |
| القبو | هناك 2 صف من 30x4 الحديد المسطح + ₹ 8 أسطح الفولاذ الملتوية (24 قطعة) على جانبي الأرض (خروج الجدار الجانبي اختياري) |
| الباب الأمامي | حجم الباب: 4000 × 4600mm (W × H) ، الباب المنحني من الصفيحة المعدنية ، 4 أوراق الباب ، نافذة زجاجية معتدلة مربعة ، ملء: EPS.ويمكن تجهيز البوابة بمنظار متدحرج كهربائي) |
| باب يعمل |
2 مجموعات، حجم باب العمل: 800 × 2000mm (W × H) ، مجهزة قفل الضغط ونوافذ المراقبة الزجاجية |
| لوحة الحائط |
لوحة جدارية من الصلب البريطاني، العرض الفعلي 1150mm، سمك إجمالي 70mm، سمك صفيحة الصلب الملون: 0.426mm ، أبيض ، حواف الصلب مغلقة على جانبي ؛ (الصوف الصخري ، PU اختياري) |
| السقف |
لوحة جدارية من الـ EPS، عرض فعلي 1150 ملم، سمك إجمالي 50 ملم، سمك صفيحة الصلب الملون: 0.426mm ، أبيض ، حواف الصلب مغلقة على جانبي ؛ (الصوف الصخري ، PU اختياري) |
| الإضاءة |
الإضاءة العليا: 20 مجموعة × 4 أجزاء = 80 قطعة من مصابيح 18W إضاءة الخصر: 22 مجموعة × 4 أجزاء = 88 قطعة من أنابيب المصباح 18W ، LED أنابيب المصابيح، صندوق ضوء مضاد للانفجار الإضاءة ≥1000Lux |
|
الوحدة الجوية التثبيت |
مدخل الهواء من الجانب ، العادم من الخلف ، أنبوب مربع لحام + إطار من الألومنيوم، طلاء أبيض، قناع من الصوف الصخري ذو سمك 20 مليمتر |
|
مكياج وحدة الهواء (2 مجموعات) |
كل مجموعة مجهزة بـ 2 مروحة طرد مركزي خارجية بالدوار مزدوج الدخول ، طاقة محرك واحد: 7.5 كيلوواط ؛ إجمالي التدفق: 40000m3 / h ، سرعة الرياح بدون حمولة: 0.25m / s ؛ مضخم تعديل الهواء الهوائي ،بدء دورة الضغط الهوائي. |
|
مُنهكة وحدة الهواء (2 مجموعات) |
تم تجهيز كل مجموعة بمروحة طرد مركزي مزدوجة المدخل ، محرك القماش ، قوة محرك واحد: 11 كيلوواط ؛ إجمالي التدفق: 4000 متر مكعب / ساعة ، سرعة الرياح بدون حمولة: 0.25 متر / ثانية ؛ مدمر ضبط يدوي لمصدر العادم. |
|
التدفئة النظام (2 مجموعات) |
يتم تجهيز كل مجموعة مع Riello RG5S محرقة الديزل سعة الحرارة القصوى 26000 كيلوواط؛ مجهزة بفرن تبادل حرارة من الفولاذ المقاوم للصدأ 304؛ طلاء ارتفاع درجة الحرارة: 20 درجة مئوية (من 0 درجة مئوية إلى 20 درجة مئوية في حالة الرش) ؛ طلاء الخبز:10-15 دقيقة (من 20 درجة إلى 60 درجة) حالة الطلاء. (تدفئة الغاز الطبيعي، التدفئة الكهربائية التدفئة الأنابيب، وتسخين مصباح الخبز الأشعة تحت الحمراء يمكن اختيارها) |
|
تصفية النظام |
1قطن المرشح الأساسي لإمدادات الهواء: مستوى EN 779: G3 2 تصفية أقل من الكفاءة العالية: ثلثية الكتلة الثلاثية الأبعاد كاملة؛ مستوى EN799: F5، 3 تصفية غطاء القطن المقاوم للطلاء من ألياف الزجاج: EN 779 المستوى: G3؛ 4تصفية جسيمات الكربون النشط: يمتص البنزين والكسيلين في غازات العادم |
| نظام التحكم الإلكتروني | طلاء الرذاذ، طلاء الرذاذ التدفئة، طلاء الخبز، إعداد وقت التجفيف، مفتاح الإضاءة، ضوء مؤشر خطأ، جهاز تحكم درجة الحرارة، مفتاح الطاقة، مفتاح وقف الطوارئ، جهاز ضبط الوقت،مقيد الحرارةعداد الضغط، مقياس الضغط، جهاز إنذار الضغط |
|
خط الأنابيب النظام
|
يتم تجهيز كل مجموعة من أنابيب إمدادات الهواء والنفايات بأربعة أقسام من قنوات الهواء المستقيمة 10 00 × 10 00 × 1000 ملم ، وقسم واحد من 10 00 × 10 00 ملم 90 ° الكوع ، وقسم واحد من 10 00 × 10 00 ملم 45 ° الكوع. |
| الطاقة الإجمالية | 56 كيلوواط |
تم تصميم كابينة الرذاذ ذات الحجم الكبير للسيارات لتلبية الاحتياجات المتنوعة مع المواصفات التقنية من الدرجة الأولى
وميزات قابلة للتكيف. الأبعاد الداخلية هي 6900 × 3900 × 2650 مم (L × W × H) ، ((يمكن تخصيصها)
في حين أن القياسات الخارجية 7000 × 5350 × 3400 مم (L × W × H).
يحتوي على حفرة ثني ورق معدني ، مدعومة بأنبوبات مربعة وشبكة أرضية ، مما يضمن تحمل حمولة شاملة
سعة 2.4T، قابلة للتعديل حسب الحاجة.
الباب الأمامي الرئيسي ، 3000 × 2600 ملم (W × H) ، لديه ثلاثة أوراق مع نوافذ زجاجية معالجة مربعة وملء EPS.
باب عمل إضافي ، بحجم 800 × 2000 مم (W × H) ، يتضمن قفل ضغط ونوافذ مراقبة.
توفر ألواح الحائط EPS للصالات والسقف المكثف العزل القوي ، مع وجود مواد اختيارية.
نظام الإضاءة يوفر أكثر من 1000Lux مع 32 أعلى و 16 مصابيح LED الخصر.
إدخال والنفاذ، بمساعدة من Riello RG5S محرقة للحرارة المثلى.
بيئة عمل نظيفة، في حين أن نظام التحكم الإلكتروني يوفر التحكم الدقيق في التشغيل.
الاحتياجات تبلغ 17 كيلوواط (يمكن تخصيصها)
