| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | CoatTech |
| إصدار الشهادات: | CE |
| رقم الموديل: | بوث-13 |
| الحد الأدنى لكمية: | 1 |
| الأسعار: | USD5000-USD10000/SET |
| تفاصيل التغليف: | مع فيلم منتظم والكرتون |
| وقت التسليم: | بعد 15 يومًا من الإيداع |
| شروط الدفع: | تي/تي |
| القدرة على العرض: | 30Set/شهر |
| مزود الطاقة:: | 380V/50Hz/3PH أو خيار آخر | باستخدام الطاقة:: | الديزل والغاز والبخار أو الكهربائية أو غيرها من الخيارات |
|---|---|---|---|
| الباب الرئيسي:: | طية النمط أو نمط المتداول الكهربائي | طلب:: | الحافلات/شاحنة أو غيرها من المنتجات المعدنية |
| مصادر الطاقة:: | الماء ، الكهرباء ، الغاز | طلاء: | 10-50um |
| مستوى الضوضاء: | ≤80db | مادة: | فُولاَذ |
| الاستخدام: | طلاء السيارات، طلاء الأثاث، الطلاء الصناعي | نظام التدفئة: | Riello العلامة التجارية الموقد |
| إبراز: | غرفة رذاذ الديزل القياسية,غرفه رذاذ طلاء السيارات,كابينة رش السيارات ذات الحجم الكبير,automotive painting spray booth,big size car spray booth |
||

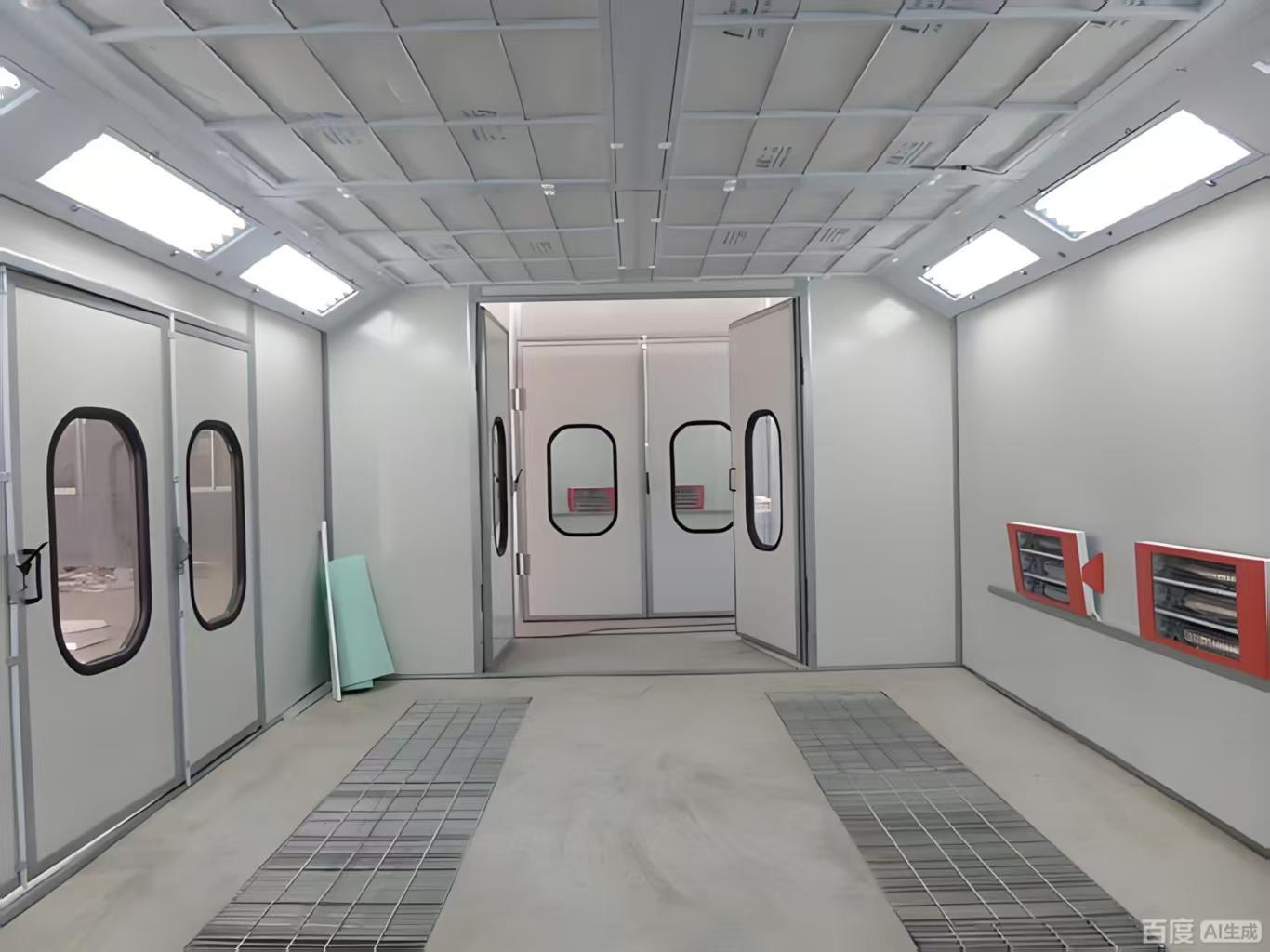

كابينة رش طلاء السيارات والشاحنات القياسية التي تعمل بالديزل
|
في الداخل البعد |
15000 × 5000 × 5000 مم (طول × عرض × ارتفاع) |
|
الخارجي البعد |
15130 × 6890 × 5600 مم (طول × عرض × ارتفاع) |
| الطابق السفلي | يوجد صفان من القضبان الحديدية المسطحة 30 × 4 + ⌀8 شبكات أرضية فولاذية ملتوية (24 قطعة) على كلا جانبي الأرض (عادم جدار جانبي اختياري) |
| الباب الأمامي | حجم الباب: 4000 × 4600 مم (عرض × ارتفاع)، باب ثني الصفائح المعدنية، 4 أوراق باب، نافذة زجاجية مربعة مقسّى، تعبئة: EPS. (يمكن تعديل التعبئة، ويمكن تجهيز البوابة بشتر كهربائي دوار) |
| باب العمل |
مجموعتان، حجم باب العمل: 800 × 2000 مم (عرض × ارتفاع)، مجهزة بـ قفل ضغط ونافذة مراقبة زجاجية |
| لوحة الحائط |
لوحة حائط EPS، عرض فعال 1150 مم، سمك إجمالي 70 مم، سمك لوح الفولاذ الملون: 0.426 مم، أبيض، حواف فولاذية محكمة الغلق على كلا الجانبين؛ (صوف صخري، اختياري PU) |
| السقف |
لوحة حائط EPS، عرض فعال 1150 مم، سمك إجمالي 50 مم، سمك لوح الفولاذ الملون: 0.426 مم، أبيض، حواف فولاذية محكمة الغلق على كلا الجانبين؛ (صوف صخري، اختياري PU) |
| الإضاءة |
الإضاءة العلوية: 20 مجموعة × 4 قطع = 80 قطعة مصابيح 18 واط إضاءة الخصر: 22 مجموعة × 4 قطع = 88 قطعة أنابيب مصابيح 18 واط، LED أنابيب المصابيح، صندوق إضاءة مقاوم للانفجار الإضاءة ≥1000Lux |
|
وحدة الهواء التركيب |
مدخل الهواء من الجانب، العادم من الخلف، أنبوب مربع إطار لحام + ألومنيوم على شكل حرف T، طلاء أبيض، قناع لوح صوف صخري بسمك 20 مم مصنوع آليًا عالي القوة |
|
تعويض وحدة الهواء (2 مجموعات) |
كل مجموعة مجهزة بمروحتين طرد مركزي مزدوجة المدخل ذات دوار خارجي، طاقة محرك واحد: 7.5 كيلو واط؛ إجمالي التدفق: 40000 متر مكعب/ساعة، سرعة الرياح بدون تحميل: 0.25 متر/ثانية؛ مخمد تعديل هوائي لإمداد الهواء، مخمد هوائي لبدء الدورة. |
|
العادم وحدة الهواء (2 مجموعات) |
كل مجموعة مجهزة بمروحة طرد مركزي واحدة مزدوجة المدخل، محرك بكرة، طاقة محرك واحد: 11 كيلو واط؛ إجمالي التدفق: 4000 متر مكعب/ساعة، سرعة الرياح بدون تحميل: 0.25 متر/ثانية؛ مخمد تعديل يدوي للعادم. |
|
التسخين النظام (2 مجموعات) |
كل مجموعة مجهزة بشعلة ديزل Riello RG5S مع أقصى إنتاج حرارة يبلغ 26000 كيلو واط؛ مجهزة بفرن تبادل حراري من الفولاذ المقاوم للصدأ 304؛ ارتفاع درجة حرارة الطلاء: 20 درجة مئوية (من 0 درجة مئوية إلى 20 درجة مئوية في حالة الرش)؛ طلاء الخبز: 10-15 دقيقة (من 20 درجة مئوية إلى 60 درجة مئوية) حالة الطلاء. (يمكن تحديد تسخين الغاز الطبيعي والتسخين الكهربائي تسخين الأنبوب، وتسخين مصباح الخبز بالأشعة تحت الحمراء) |
|
نظام خط الأنابيب |
1 قطن مرشح أولي لإمداد الهواء: مستوى EN 779: G3 2 ترشيح عالي الكفاءة فرعي: لزوجة ثلاثية الأبعاد كاملة العمق؛ مستوى EN799: F5, 3 ترشيح بطانية قطن مقاومة للطلاء من الألياف الزجاجية: مستوى EN 779: G3؛ 4. ترشيح جزيئات الكربون المنشط: يمتص البنزين والزيلين في غاز العادم |
| نظام التحكم الإلكتروني | رش الطلاء، رش الطلاء بالتسخين، طلاء الخبز، إعداد وقت التجفيف، مفتاح الإضاءة، ضوء مؤشر العطل، منظم درجة الحرارة، مفتاح الطاقة، مفتاح إيقاف الطوارئ، المؤقت، محدد درجة الحرارة، مقياس التيار الكهربائي، مقياس الجهد، مقياس الضغط، إنذار الضغط |
|
نظام خط الأنابيب
|
كل مجموعة من إمداد الهواء والعادم مجهزة بـ 4 أقسام من مجاري الهواء المستقيمة 10 00 × 10 00 × 1000 مم، وقسم واحد من كوع 10 00 × 10 00 مم 90 درجة، وقسم واحد من كوع 10 00 × 10 00 مم 45 درجة؛ |
| إجمالي الطاقة | 56 كيلو واط |
تم تصميم كابينة رش السيارات كبيرة الحجم لتلبية الاحتياجات المتنوعة بمواصفات فنية عالية المستوى
وميزات قابلة للتكيف. الأبعاد الداخلية هي 6900 × 3900 × 2650 مم (طول × عرض × ارتفاع)، (يمكن تخصيصها)
بينما يبلغ القياس الخارجي 7000 × 5350 × 3400 مم (طول × عرض × ارتفاع). (يمكن تخصيصها) يتميز الطابق السفلي القوي
بإحاطة ثني الصفائح المجلفنة، المدعومة بأنابيب مربعة وشبكة أرضية، مما يضمن قدرة تحمل إجمالية
تبلغ 2.4 طن، قابلة للتعديل حسب الحاجة.
الباب الأمامي الرئيسي، 3000 × 2600 مم (عرض × ارتفاع)، به ثلاثة أوراق مع نوافذ زجاجية مربعة مقسّى وحشو EPS.
يتضمن باب عمل إضافي، بحجم 800 × 2000 مم (عرض × ارتفاع)، قفل ضغط ونافذة مراقبة.
توفر ألواح حائط EPS وسقف الصفائح المجلفنة في الكابينة عزلًا قويًا، مع توفر مواد اختيارية.
يوفر نظام الإضاءة أكثر من 1000 لوكس مع 32 مصباح LED علوي و 16 مصباح LED على مستوى الخصر. تدير وحدة الهواء بكفاءة
السحب والعادم، بمساعدة موقد Riello RG5S للتسخين الأمثل. يضمن نظام الترشيح الشامل
بيئة عمل نظيفة، بينما يوفر نظام التحكم الإلكتروني تحكمًا تشغيليًا دقيقًا. إجمالي الطاقة
الشرط يبلغ 17 كيلو واط. (يمكن تخصيصها)
