| موك: | 1 |
| السعر: | USD8000-USD12000/SET |
| التعبئة والتغليف القياسية: | مع فيلم منتظم والكرتون |
| فترة التسليم: | بعد 15 يومًا من الإيداع |
| طريقة الدفع: | تي/تي |
| القدرة على التوريد: | 30 مجموعة / شهر |
مقدمةفي كوت تك نحن متخصصون في حل تحديات الطلاء الصناعي المعقدةلتصميم وتصنيع كشك طلاء متخصص على نطاق واسعيتطلب المشروع نهجا فريدا لاستيعاب الحجم الهائل للمحولات الصناعية وقيود المنشآت الخاصة بالعميل.
التحدي: التعامل مع المهام الثقيلةطلاء المحولات الصناعية يمثل تحديًا لوجستيًا بسبب حجمها ووزنها الهائلالمناورة هذه قطع العمل في كابينة الطلاء الدخول الجانبي القياسية هو غير فعال للغاية وأحيانا مستحيلاعتمد العميل بشكل كبير على أنظمة رافعة الجو الحالية لنقل محولاته.كانوا بحاجة إلى بيئة طلاء عالية الأداء التي لن تعيق عمليات الرافعة الخاصة بهم أو تتطلب إصلاحًا كاملًا لتدفق عمل منشآتهم.

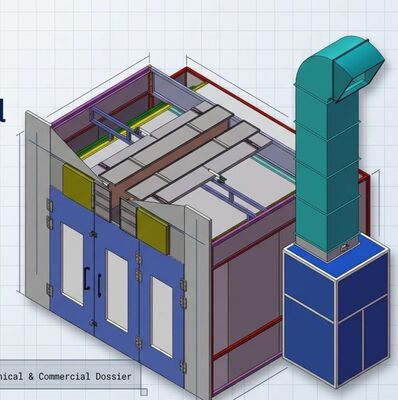

حل كوتتك: تصميم دقيق مفتوحلتلبية هذه المتطلبات الصعبة، فريق الهندسة لدينا وضعتكشك الطلاء المفتوح من أعلىهذا التكوين المبتكر يسمح بتخفيض المحولات الثقيلة بأمان ودقة مباشرة إلى مساحة العمل باستخدام الرافعات الجوية الحالية للعميل.
بمجرد وضع قطعة العمل في مكانها، تُغلق آلية السقف المتخصصة بشكل آمن، مما يخلق بيئة معزولة ومسيطرة تلبي أعلى المعايير للطلاء الصناعي والتهوية.
أبرز المشاريع الرئيسية
1التكامل السلس للرافعة: تصميم تحميل السطح يلغي تماما الحاجة إلى المناورات المعقدة على مستوى الأرض، مما يقلل بشكل كبير من أوقات التحميل والتفريغ.
2القدرة الكبيرة: مصممة بأبعاد داخلية واسعة مصممة خصيصًا لاستيعاب محولات صناعية ضخمة الحجم.
3إدارة تدفق الهواء المتفوقة: يضمن الصندوق احتواء الرذاذ المفرط والغاز العادم الأمثل ، مما يضمن النهاية المثالية مع الحفاظ على بيئة آمنة ونظيفة للمشغلين.
4تحسين المرافق: من خلال التكيف مع معدات الرفع الجوية الحالية،الحل أقصى قدر من مساحة الطابق التشغيلية للعميل دون الحاجة إلى تعديلات هيكلية مكلفة على مبنى.
المواصفات التقنية:
| المواصفات التقنية لمقصورة رذاذ المحول مفتوحة من أعلى | |
| النموذج: غرفه الرش فوقية مفتوحة مخصصة (مصممة لتشغيل رافعة جيب) | |
| المكون / المعلم | المواصفات التفصيلية |
| الأبعاد الداخلية | 4400 × 3700 × 3500 مم (L × W × H) |
| الأبعاد الخارجية | 4520 × 5300 × 4500 مم (L × W × H) |
| حفرة الصرف الصحي | تصميم الحفرة المركزية. الأبعاد: 4000 × 3000 مم، العمق: 800 مم. مدعومة بإطار أنبوب مربع. مغطى بشبكات ثقيلة من الحديد المسطح 30 × 4 مم. القدرة على تحمل الحمل: 500 كجم / م 2. |
| الأبواب الرئيسية للدخول والخروج | تصميم القيادة من خلال (الجهة الأمامية والخلفية). فتحة الباب: 3000 × 3200 مم (W × H). الأبواب قابلة للطي مع إطار أنبوب مربع وتغطية صفيحة فولاذية ملونة. عزل الأساس PU.ميزات نوافذ المراقبة الزجاجية المشددة المربعة وأقفال الضغط الميكانيكية على الألواح المركزيةيمكن أن تستخدم كأبواب دخول للموظفين |
| لوحات الحائط | معزولة بقوة عالية الصوف الصخري ألواح العزل. العرض الفعلي: 1150 ملم، السماكة الإجمالية: 50 ملم. الجلد الداخلي والخارجي هي صفائح فولاذية بيضاء بلون 0.426 ملم مع قلب صوف الصخور. |
| سقف / ألواح أعلى | معزولة بقوة عالية الصوف الصخري ألواح العزل. العرض الفعلي: 1150 ملم، السماكة الإجمالية: 50 ملم. الجلد الداخلي والخارجي هي صفائح فولاذية بيضاء بلون 0.426 ملم مع قلب صوف الصخور. |
| نظام الإضاءة | الإضاءة العليا: 2 صفوف (4 مجموعات × 4 أنابيب = 16 قطعة من أنابيب 18W). |
| الإضاءة الجانبية: 2 صفوف (4 مجموعات × 4 أنابيب = 16 قطعة من أنابيب 18W). | |
| يستخدم أنابيب T8 LED مخصصة لخلايا الرش الموجودة في IP65 مقاومة للانفجار أجهزة الإضاءة: الإضاءة الإجمالية: ≥ 1000 لوكس. | |
| غرفة الجلسات العامة | الأبعاد: 4400 × 3700 × 500 مم (L × W × H). مدعومة بمؤسسات أنابيب مربعة. يحتوي على إطارات فلتر مغلفة بالمسحوق في الأسفل وشبكة دعم في الأعلى. |
| تصميم الجزء العلوي | يحتوي السقف على فتحة وصول واسعة طولها كامل 500 مم مصممة لمرور سلسلة رافعة الجهاز. المكابح الهوائية على كلا الجانبين (فتح عادة، يغلق تلقائيًا عند بدء الطلاء لضمان الختم والضغط السلبي). |
| (لـ (جيب جران) | |
| وحدة مجلس الوزراء | هيكل أنبوب مربع مصفح، تشكيل مثبت على الجانب. |
| وحدة إمداد الهواء | مجهزة بمجموعة واحدة من مروحة الطرد المركزي مزدوجة الدخول. محرك مضاد للانفجار الطاقة: 5.5 كيلوواط. نموذج المروحة: TAE-500H. إجمالي حجم الهواء: 20،000 م 3 / ساعة (حوالي 11،770 CFM). يحتوي على عازل تثبيت يدوي. |
| وحدة هواء العادم | مجهزة بمجموعة واحدة من مروحة الطرد المركزي مزدوجة الدخول. محرك مضاد للانفجار الطاقة: 7.5 كيلوواط. نموذج المروحة: TAE-450H. حجم الهواء الإجمالي: 20،000 م 3 / ساعة (حوالي 11،770 CFM). يحتوي على عداد الضغط للتعديل اليدوي للمقبض الدواري للهواء العادم. |
| نظام التصفية | 1فلتر الهواء الرئيسي: EN 779 الفئة G3. |
| 2مرشح السقف ذو الكفاءة المنخفضة ملصق باللصق ثلاثي الأبعاد في عمق كامل؛ EN 779 الفئة F5. | |
| 3فلتر ألياف الزجاج: يتم تثبيتها على كل من حفرة الأرض وأسفل خزانة العادم. الجانب الأخضر لدخول الهواء، الجانب الأبيض لمخرج الهواء؛ EN 779 الفئة G3. | |
| 4مرشح الكربون النشط: الكربون النشط الكريّة خصيصاً لاستيعاب مركبات الكربون المتطايرة (البنزين والزيلين، إلخ) من أجل انبعاث دخان خارجي صفر. | |
| نظام التحكم الكهربائي | لوحة التحكم التي تتميز بالمركبات التقليدية وأزرار الضغط. تتضمن: مفاتيح الطلاء / الإضاءة ، مؤشر الخطأ والإنذار ، مفتاح الطاقة الرئيسي ، زر وقف الطوارئ ، ومقياس الضغط (المنومتر). |
| نظام القنوات | يتضمن 3 أقسام من قنوات العادم 700 × 700 × 1000 ملم، قطعة واحدة من 90 ° الكوع، وقطعة واحدة من 45 ° الكوع. |
| الطاقة الكلية | 14 كيلوواط |
| الوثائق المدرجة | دليل الصيانة، مخططات الأسلاك الكهربائية، شهادة الامتثال، قائمة التعبئة، ورسومات تخطيط ثلاثية الأبعاد. |
| ملاحظات وضمانات | 1. ضمان المعدات هو سنة واحدة. يوفر المورد خدمة مجانية لمشاكل الجودة خلال هذه الفترة. الخدمات المدفوعة متوفرة بعد انتهاء فترة الضمان. |
| 2المواد الاستهلاكية (أنابيب الإضاءة والمرشحات) والأضرار الناجمة عن الإنسان مستبعدة من الضمان. | |
اتصل بنا اليومجاهز لتحسين عملية طلاء المعدات الثقيلة؟
الاتصالتيم، مدير التسويق والمبيعات في الخارج، لمناقشة متطلبات غرفه الرذاذ المخصصة الخاصة بك وتأمين استشارة فنية.
