| موك: | 1 |
| السعر: | USD8000-USD12000/SET |
| التعبئة والتغليف القياسية: | مع فيلم منتظم والكرتون |
| فترة التسليم: | بعد 15 يومًا من الإيداع |
| طريقة الدفع: | تي/تي |
| القدرة على التوريد: | 30 مجموعة / شهر |
كشك الطلاء الصناعي (نموذج: KT-PQ-III-PLUS)
تصفية: مصممة للسيارات التجارية الثقيلة والأجزاء الصناعية الكبيرة.وخيارات التدفئة المزدوجةاحصل على حل مفتاح يدوي اليوم
لمحة عامة عن المنتج
كوتتيك سوبربيك الصناعية الصبغة كابينة (النموذج: كيه تي-بق-ثالثة-بلس) هو المميز، على نطاق واسع، حل التشطيب السطحي الهندسة للتطبيقات الصناعية عالية القدرة.مع بعد داخلي واسع 8000 × 5000 × 4500 مم، هذا الصندوق تم بناؤه خصيصا لاستيعاب المركبات التجارية الثقيلة، المكونات الجوية الكبيرة، والآلات الصناعية ذات الحجم الضخم.
مصممة لتلبية المعايير الصارمة للسلامة والبيئة في الأسواق العالمية (بما في ذلك الشرق الأوسط وأوروبا) ، وتدمج KT-PQ-III-PLUS إضاءة IP65 ضد الانفجار،نظام تصفية عالي الكفاءة ذو 4 مراحلسواء كنت بحاجة إلى محرقة ديزل ريللو عالية الأداء أو نظام تسخين كهربائي قوي ، يوفر هذا الصندوق أوقات تشديد سريعة وإنهاءات خالية من الأخطاء.
الميزات الرئيسية والمزايا
الحد الأقصى للسلامة (التصميم المقاوم للانفجار): مجهز بصناديق إضاءة LED مكرسة ضد الانفجار IP65 والغلافات الختامية ذات الطبقة المزدوجة ، مما يضمن الامتثال في البيئات الصناعية عالية الخطورة.
تسوية حرارية سريعة: تحقيق درجات حرارة الخبز (20 درجة مئوية إلى 60 درجة مئوية) في 10-15 دقيقة فقط.اختر بين رائدة الصناعة Riello G20 وقود الديزل (مع 200KW 304 مقايض الحرارة من الفولاذ المقاوم للصدأ) أو نظام التدفئة الكهربائية من الفولاذ المقاوم للصدأ 72KW.
إدارة تدفق الهواء الذكية: يتم تشغيلها بواسطة مروحة استيعاب مركزية خارجية مزدوجة بقوة 7.5 كيلوواط ومروحة إخراج بقوة 11 كيلوواط ، مما يولد تدفقًا هائلًا لـ 40،000 متر / ساعة.الميزات الدقة Belimo المكابح الكهربائية للانتقال السلس بين وضع الرش والخبز.
سلامة الهيكل الثقيلة: تم تصميمها مع ألواح الحائط العازلة من EPS ذات القوة العالية 70 مم وإطار الباب الأمامي المعزز (4400 × 4400 مم) القادر على التعامل مع الاستخدام المستمر والصناعي الثقيل.
تصفية 4 مراحل صديقة للبيئة: تتضمن مرشحات معتمدة في معيار EN 779 G3 / F5 ومرشح حبيبات الكربون النشط لاستيعاب مركبات الكربون المتطايرة والبنزين والزيلين بفعالية.ضمان غازات العادم النظيفة وبيئة التنفس الآمنة للمشغلين.
المواصفات التقنية
| المعلم / المكون | تفاصيل المواصفات |

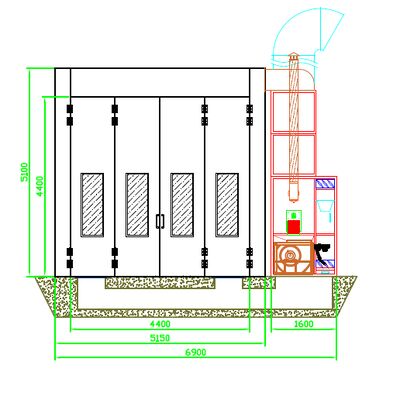

| الحجم الداخلي | 8000 × 5000 × 4500 مم (L × W × H) |
| الحجم الخارجية | 8135 × 6900 × 5100 مم (L × W × H) |
| حفرة مدنية / أرضية | مطلوب حفران في منتصف الكابينة الحجم: 760 × 6900 مم، العمق: 800 مم. مغطى بشبكات فولاذية 30x4 مسطحة، سعة حمولة: 500 كجم/م2. |
| الباب الرئيسي | 4400 × 4400 ملم (W × H) ؛ باب ثني من صفيحة معدنية مع إطار أنبوب مربع ، مليء بمادة EPS الأساسية. مجهزة بنوافذ المراقبة الزجاجية المشددة. قوة هيكلية عالية ،سهلة لفتح وإغلاق. |
| باب الموظفين / الخدمة | 800 × 2000 ملم (W × H) ؛ وحدة واحدة تقع في الجانب الأمامي الأيمن. مجهزة بقفل التخفيف التلقائي للضغط ونوافذ المراقبة الزجاجية المشددة. |
| لوحات الحائط | ألواح حائطية معزولة عالية القوة من EPS. العرض الفعلي: 1150 مم ، السماكة الإجمالية: 70 مم. صفيحة فولاذية بيضاء سميكة 0.426 مم على كلا الجانبين مع جوهر EPS. |
| لوحات السقف | ألواح سقف EPS معزولة عالية القوة. العرض الفعلي: 1150 مم ، السماكة الإجمالية: 50 مم. صفيحة فولاذية بيضاء سميكة 0.426 مم على كلا الجانبين مع جوهر EPS. |
| نظام الإضاءة | الإضاءة العليا (2 صفوف): 10 مجموعات × 4 قطع = 40 قطعة من أنابيب 22W. الإضاءة الجانبية (2 صفوف): 10 مجموعات × 4 قطع = 40 قطعة من أنابيب 22W. أنابيب T8 LED مخصصة لمقصورات الطلاء. صناديق ضوئية مقاومة للانفجار IP65. الإضاءة ≥ 1000 LUX. |
| الجلسة العامة (غرفة الضغط الثابت) | 8000 × 5000 × 600 ملم (L × W × H) ؛ دعامة أنبوب مربع. تحتوي على إطار فلتر معدني مطلي برودة وشبكة دعم فلتر أعلى. |
| وحدة مجلس الوزراء | الخزانة المطاوئة من الأنابيب المربعة، وضعت على الجانب الأيمن. |
| خزانة الهواء (تهوية) | 2 وحدات من مروحة الطرد المركزي ذات المدخلين المزدوجين للدوران الخارجي. الطاقة لكل محرك: 7.5 كيلوواط نموذج المروحة: YDW-5.6M. التدفق الكلي للهواء: 40000 متر / ساعة سرعة الهواء بدون حمولة: 0.25 متر / ثانية مجهزة بمكافئ كهربائي لـ (بيليمو) لضخ الهواء ومكافئ هوائي للتداول |
| خزانة هواء العادم | وحدة واحدة من مروحة الطرد المركزي مزدوجة الدخول، محمولة بالحزام، قوة المحرك: 11 كيلوواط. طراز المروحة: TAE-710H. تدفق الهواء الإجمالي: 40000 متر3/ساعة. مجهزة بجهاز إغراق يدوي / كهربائي قابل للتعديل. |
| نظام التدفئة: الخيار 1 (ديزل) | محرّق الديزل "رييلو جي 20" من الصلب المقاوم للصدأ 304 مبادلة حرارة بقدرة 200 كيلوواط الرش دون تسخين. الخبز: تسخين من 20 درجة مئوية إلى 60 درجة مئوية في 10-15 دقيقة. |
| نظام التدفئة: الخيار 2 (الكهربائي) | أنابيب التدفئة الكهربائية من الفولاذ المقاوم للصدأ 304 أنابيب من الفولاذ المقاوم للصدأ (3 KW لكل أنبوب ، 24 أنبوبًا في المجموع ، طاقة إجمالية 72 KW). الرش دون تسخين. الخبز: تسخين من 20 درجة مئوية إلى 60 درجة مئوية في 10-15 دقيقة. |
| نظام التصفية | 1مرشح مسبق للدخول: EN 779 الفئة G3. 2مرشح السقف (أقل من الكفاءة العالية): ملصق ثلاثي الأبعاد كامل العمق ، EN 779 الفئة F5. 3مرشح إيقاف الطلاء من الألياف الزجاجية: الطبقة الأولى على الحفرة ، الطبقة الثانية في الجزء السفلي من خزانة العادم. الأخضر على الجانب الموجه للرياح ، الأبيض على الجانب الموجه للطيران (EN 779 الفئة G3). 4مرشح الكربون النشط: يمتص البنزين والزيلين من غازات العادم. |
| نظام التحكم | لوحة التحكم: أزرار التحكم والمركبات القياسية الوظائف: الرش ، الخبز ، ضبط وقت الخبز ، مفتاح الإضاءة ، إنذار الخطأ ، الطاقة ، مفتاح وقف الطوارئ ، مقياس الضغط. (ملاحظة: مربع التحكم غير مضاد للانفجار ؛ يستخدم الإضاءة أسلاك مضادة للانفجار ، وقنوات مرنة مضادة للانفجار ، وصناديق التحكم مضادة للانفجار). |
| نظام القنوات | يتضمن أربعة قنوات تصريف مستقيمة (1000 × 1000 × 1000 مم) ، ومرفق 90 درجة، ومرفق 45 درجة. |
| أنابيب الهواء المضغوط | مجموعة واحدة من أنابيب الهواء المضغوط من الفولاذ المقاوم للصدأ DN20 ، مجهزة بموصول سريع واحد على الجانبين الأيسر واليمين. |
| إجمالي متطلبات الطاقة | 33 كيلوواط (إذا كنت تستخدم تسخين الديزل) / 80 كيلوواط (إذا كنت تستخدم تسخين كهربائي). |
| الوثائق المدرجة | دليل الصيانة، مخطط الدوائر، شهادة المطابقة، قائمة التعبئة، ورسومات المعدات ثلاثية الأبعاد. |
| الضمان والملاحظات | 1ضمان لمدة عامين المورد يقدم خدمة مجانية لمشاكل جودة المعدات خلال فترة الضمان 2المستهلكات (أنابيب الإضاءة والمرشحات) والأضرار الناجمة عن الإنسان غير مشمولة. |
إنّ نطاق الكهرباء الكبير وقدرة الحمل الكبيرة لـ KT-PQ-III-PLUS تجعله الحل المثالي للرش والخبز لـ:
النقل التجاري: الحافلات والشاحنات الثقيلة والمقطورات.
آلات البناء والهندسة: الحفارات والرافعات والجرارات.
التصنيع الصناعي: أجزاء فولاذية هيكلية كبيرة، مكونات توربينات الرياح، ومعدات النفط والغاز.
مشروعات EPC: تركيبات منشآت مفتوحة للأسواق المصنعة في الخارج.
هل تحتاج إلى حل مخصص؟
كل منشأة صناعية فريدة من نوعها. يمكن لفريق الهندسة لدينا تخصيص الأبعاد، والجهد (على سبيل المثال، 380V / 50Hz / 3Phase) ، لتتناسب مع المناخ المحلي ومتطلبات المشروع المحددة.
