| موك: | 1 |
| السعر: | USD2000-USD10000/SET |
| التعبئة والتغليف القياسية: | مع فيلم منتظم والكرتون |
| فترة التسليم: | بعد 15 يومًا من الإيداع |
| طريقة الدفع: | تي/تي |
| القدرة على التوريد: | 500 مجموعة / شهر |

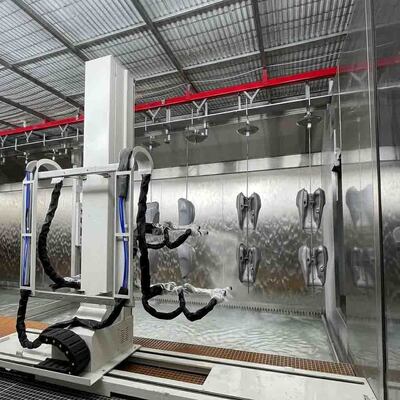

خط الطلاء بالرش الآلي الآلي مع ستارة المياه
في التصنيع الصناعي الحديث، يعد تحقيق تشطيب الأسطح الخالي من العيوب مع الحفاظ على كفاءة الإنتاج العالية والامتثال البيئي تحديًا كبيرًا. غالبًا ما يعاني الرش اليدوي التقليدي من عدم تناسق جودة الطلاء، وإهدار المواد بشكل كبير، ومخاطر صحية للمشغلين.
تم تصميم خط الطلاء بالرش الآلي الآلي الخاص بنا المزود بكابينة ستارة مائية لحل هذه النقاط. من خلال الجمع بين الدقة الروبوتية متعددة المحاور والترشيح عالي الكفاءة لغسل الماء بالرذاذ الزائد، يوفر هذا النظام المتكامل تجانسًا لا مثيل له في الطلاء، وعمليات صديقة للبيئة، وأقصى إنتاجية للإنتاج الضخم.
ميزات الأداء الرئيسية
1. الرش الآلي متعدد المحاور عالي الدقة
يستخدم النظام روبوت طلاء صناعي متعدد المحاور قابل للبرمجة وقادر على تنفيذ مسارات رش معقدة بدقة تصل إلى المليمتر.
سمك الفيلم الموحد: يزيل الأخطاء البشرية، ويضمن سماكة الطلاء المتسقة عبر الأشكال الهندسية المسطحة والمنحنية والمعقدة.
كفاءة نقل الطلاء المُحسّنة: يؤدي تشغيل مسدس الرش الدقيق إلى تقليل استهلاك الطلاء وتقليل نفايات الرش الزائد.
التبديل السريع للوصفات: قم بتخزين برامج الأجزاء المتعددة في نظام PLC لإجراء تغييرات سريعة بين خطوط الإنتاج المختلفة.
2. تكنولوجيا ستارة المياه المتقدمة الصديقة للبيئة
يتميز الجدار الخلفي لكابينة الرش بستارة مياه متدفقة مستمرة وعالية السرعة مصممة لالتقاط رذاذ الطلاء المعلق على الفور.
التقاط فائق للرذاذ الزائد: يتم سحب جزيئات الطلاء المحمولة بالهواء إلى دوامة الغسيل المائي، مما يمنع تراكم الطلاء على قطعة العمل والكابينة الداخلية.
تحسين تنقية الهواء: يقلل بشكل كبير من انبعاثات المركبات العضوية المتطايرة (VOC) وروائح الطلاء في ورشة العمل.
تصميم منخفض الصيانة: مصنوع من الفولاذ المقاوم للصدأ عالي الجودة لمقاومة التآكل وتبسيط عملية تنظيف حمأة الطلاء.
3. نظام النقل العلوي المستمر
تم تصميم مسار الناقل المعلق للخدمة الشاقة لأتمتة المصنع بشكل سلس، وهو ينقل قطع العمل بشكل مستمر من خلال مناطق التحميل والرش والوميض والمعالجة.
التحكم المتزامن في السرعة: تتم مزامنة سرعة الناقل بالكامل مع دورة الرش للذراع الآلي لمنع الاختناقات.
تعليق الرقصة المخصصة: تضمن الخطافات المصممة والرقصات الدوارة تغطية رذاذ بزاوية 360 درجة للأجزاء المعقدة.
عملية عمل النظام
التحميل والمعالجة المسبقة: يتم تعليق قطع العمل (مثل خزانات وقود الدراجات النارية أو قطع غيار السيارات أو الأجهزة) بشكل آمن على أدوات النقل العلوية.
الاستشعار الآلي: تكتشف المستشعرات الضوئية قطعة العمل الواردة وتطلق برنامج الطلاء الآلي المقابل.
الطلاء الدقيق: ينفذ الذراع الآلي المسار المبرمج مسبقًا، ويطبق طبقة أولية أو طبقة أساسية أو طبقة علوية مع ضغط السائل الأمثل.
ترشيح الرذاذ الزائد: يتم سحب رذاذ الطلاء الزائد إلى جدار ستارة الماء بواسطة مراوح عادم عالية السعة، مما يحبس الجزيئات في حوض تنقية المياه.
النقل إلى المعالجة: تتحرك الأجزاء المطلية بشكل مستمر إلى منطقة الوميض وفرن التجفيف للمعالجة الحرارية.
المواصفات الفنية
| المعلمة | مواصفة |
| نوع الروبوت | روبوت الطلاء الصناعي متعدد المحاور (6 محاور/7 محاور اختياري) |
| نظام القيادة | محرك سيرفو يعمل بالتيار المتردد عالي الدقة وجهاز تشفير مطلق |
| مواد هيكل الكابينة | الفولاذ المقاوم للصدأ SUS304 الممتاز (جدار الماء وخزان الترشيح) |
| طريقة الترشيح | جدار ستارة غسيل الماء المستمر بفلتر مائي |
| سرعة الهواء العادم | 0.4 م/ث – 0.6 م/ث (قابل للتعديل وفقًا لمتطلبات العملية) |
| سعة مضخة المياه | يتم تخصيصه بناءً على عرض الكشك (عادةً 15 - 25 م³/ساعة لكل متر) |
| نوع الناقل | خط ناقل بسلسلة علوية بمحرك للخدمة الشاقة |
| نطاق سرعة الناقل | 0.5 - 3.0 م/دقيقة (التحكم في محرك التردد المتغير) |
| هندسة التحكم | واجهة شاشة تعمل باللمس PLC الصناعية المركزية + HMI |
| تصنيف مقاوم للانفجار | Ex d IIB T4 (متوافق مع معايير السلامة الدولية) |
| الطلاءات القابلة للتطبيق | الدهانات القائمة على المذيبات، الدهانات المنقولة بالماء، الطلاءات فوق البنفسجية |
| كفاءة الإنتاج | زيادة تصل إلى 45% – 60% مقارنة بعمليات الرش اليدوي |
التطبيقات الصناعية
يتميز نظام الطلاء الآلي هذا بأنه متعدد الاستخدامات ويتم نشره على نطاق واسع عبر الصناعات التي تتطلب تشطيبات سطحية عالية الجودة ومتميزة:
قطع غيار السيارات والدراجات النارية: خزانات الوقود، والمصدات، والمرايا الجانبية، والجنوط، ومكونات الزينة البلاستيكية.
الأجهزة المنزلية: ألواح الثلاجة، وأغطية الغسالات، وإطارات مكيفات الهواء.
الأجهزة والآلات: الصمامات، وأغطية المضخات، وأجزاء الحديد الزهر، والمرفقات المعدنية.
المنتجات الإلكترونية: أغلفة أجهزة الكمبيوتر المحمول، وأغلفة معدات الاتصالات، والإلكترونيات الاستهلاكية.
الأسئلة المتداولة (الأسئلة الشائعة)
كيف تعمل كشك ستارة المياه على تحسين السلامة البيئية؟
تعمل ستارة الماء بمثابة جهاز غسيل مادي. عندما يضرب الرش الزائد جدار الماء المتدفق، يتم احتجاز مواد الطلاء الصلبة على الفور ويتم غسلها في خزان الترشيح. وهذا يمنع غبار الطلاء الخطير من الخروج إلى الغلاف الجوي ويقلل بشكل كبير من تركيزات المركبات العضوية المتطايرة داخل المنشأة، مما يضمن التوافق مع اللوائح البيئية المحلية الصارمة.
هل يمكن لهذا النظام التعامل مع أحجام المنتجات المختلفة على نفس الخط؟
نعم. بفضل تقنية الاستشعار الذكية وبرمجة PLC المتقدمة، يمكن للروبوت تحديد الأجزاء المختلفة على خط النقل والتبديل تلقائيًا إلى ملف الرش المحمل مسبقًا لهذا المكون المحدد دون إيقاف الخط.
اطلب اقتراحًا هندسيًا مخصصًا
يتخصص فريقنا الهندسي في تصميم حلول الطلاء الآلي الجاهزة والمصممة خصيصًا لتخطيط ورشة العمل الخاصة بك والقدرة الإنتاجية وأبعاد قطع العمل. اتصل بنا اليوم للحصول على رسم تخطيطي تفصيلي وتحليل عائد الاستثمار لمنشأتك.
هل أنت مستعد لترقية قدرات التشطيب الصناعي لديك؟
اتصل بفريقنا الهندسي لتصميم حل مخصص لتشطيب الأسطح يلبي متطلباتك التشغيلية الدقيقة وتخطيطك.
