| موك: | 1 |
| السعر: | USD6000-USD12000/SET |
| التعبئة والتغليف القياسية: | مع فيلم منتظم والكرتون |
| فترة التسليم: | بعد 15 يومًا من الإيداع |
| طريقة الدفع: | تي/تي |
| القدرة على التوريد: | 30 مجموعة / شهر |

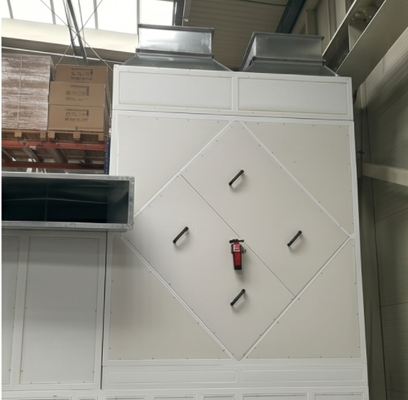

سلسلة وحدة معالجة الهواء لاسترداد الحرارة ذات تدفق الهواء العالي (AHU).
تم تصميمها خصيصًا للآلات الثقيلة والفضاء وخطوط الطلاء المستمر ذات الحجم الكبير.
عند تشغيل كبائن رش واسعة النطاق للحافلات، أو معدات البناء الثقيلة، أو مكونات الطيران، فإن متطلبات التهوية تكون هائلة. يمثل استهلاك ما بين 30.000 إلى 60.000 متر مكعب/ساعة من الهواء الساخن أثناء دورات المعالجة والخبز استنزافًا ماليًا شديدًا للميزانية التشغيلية لمنشأتك.
تم تصميم AHU لاسترداد الحرارة بتدفق الهواء العالي خصيصًا للتعامل مع هذه الكميات الكبيرة. من خلال دمج مصفوفة مبادل حراري ذو تدفق متقاطع كبير الحجم في هيكل قوي من الدرجة الصناعية، تستعيد هذه الوحدة ما يصل إلى 68% من الطاقة الحرارية المستنفدة. إنه الحل النهائي للمصنعين على نطاق واسع الذين يتطلعون إلى تحقيق الامتثال للكربون وخفض تكاليف التدفئة بشكل كبير دون إبطاء الإنتاج.
المزايا الهندسية الأساسية
1. معالجة ضخمة الحجم: الخزانات المعيارية المصممة خصيصًا تستوعب تدفق الهواء عالي السرعة من 30,000 متر مكعب/ساعة إلى 60,000 متر مكعب/ساعة، مما يضمن ضغطًا مستقرًا داخل بيئات الرش الكبيرة.
2. عدم خلط الهواء (0% تلوث متبادل): في مجال الطيران وتشطيب السيارات، يعني تلوث الغبار والمركبات العضوية المتطايرة إعادة صياغة مكلفة. يضمن فصل اللوحة المادية عدم ملامسة هواء العادم المتسخ أبدًا لهواء الإمداد النقي.
3. بناء الخزانة شديدة التحمل: موضوعة في ألواح فولاذية مجلفنة مزدوجة الجلد مع عزل من الصوف الصخري عالي الكثافة (50 مم / 75 مم) لمنع التجسير الحراري، وتقليل التكثيف، وتقليل انتقال الضوضاء على أرضية المصنع.
4. التكامل الالتفافي الآلي: يمكن تجهيزه بمخمدات الالتفافية الآلية. خلال أشهر الصيف أو مراحل عدم التسخين، يتجاوز الهواء تلقائيًا قلب المبادل الحراري لتقليل الضغط الساكن وتوفير طاقة محرك المروحة.
المواصفات الفنية: وحدة معالجة الهواء ذات تدفق هواء عالي
| المعلمة | مواصفة |
| نوع النظام | وحدة معالجة حرارية لاسترداد الحرارة من خلال لوحة التدفق المتقاطع عالية السعة |
| تطبيق الهدف | الآلات الثقيلة، الحافلات، الطيران، خطوط الطلاء المستمر |
| حجم تدفق الهواء المقدر | 30,000 - 60,000 متر مكعب/ساعة |
| كفاءة الاسترداد الحراري | ≥ 68% (في ظل الظروف المثالية لدورة الخبز) |
| قلب المبادل الحراري | مصفوفة ألومنيوم عالية الجودة (مقاومة للتآكل) |
| بناء مجلس الوزراء | فولاذ مجلفن مزدوج الجلد مع عزل من الصوف الصخري |
| سمك اللوحة | خيارات قياسية 50 مم / 75 مم |
| معدل التلوث المتبادل | 0% (تيارات الهواء المنفصلة بإحكام) |
| درجة حرارة التشغيل القصوى | 90 درجة مئوية |
| توصية ما قبل الترشيح | مرشحات الجيب G4 Primary + F7 (إلزامية للحماية الأساسية) |
| توافق المروحة | مراوح الطرد المركزي ذات الضغط الثابت العالي أو مراوح التوصيل ذات الدفع المباشر |
سيناريوهات التطبيق المثالي
تم تصميم هذه الوحدة ذات السعة العالية للمرافق التي تكون فيها التهوية التجارية القياسية غير كافية:
1. أكشاك رش تصنيع الحافلات والشاحنات والمركبات التجارية.
2. مرافق طلاء الآلات الثقيلة والمعدات الزراعية.
3. خطوط تشطيب المكونات الفضائية والبحرية.
4. أنظمة تشطيب ناقلة أوتوماتيكية عالية الإنتاجية تتطلب تبادل هواء مستمر وكبير الحجم.
قم بترقية نظام التهوية الأساسي لديك اليوم
تصنيع مخصص وفقًا لأبعادك الدقيقة
لا تدع النواة المتآكلة تعيق كفاءة الطاقة في مصنعك. نقوم بتصنيع النوى البديلة وتصنيع المعدات الأصلية وفقًا لمواصفاتك الدقيقة، مما يضمن ملاءمة مثالية وتوفيرًا فوريًا للطاقة.
قم بتزويدنا بالمعايير الخاصة بك للحصول على رسم فني فوري وعرض أسعار الجملة B2B
1. الأبعاد الأساسية (الطول × العرض × الارتفاع بالملم)
2. سعة تدفق الهواء المطلوبة (م³/ساعة)
3. بيئة التطبيق (على سبيل المثال، كشك طلاء السيارات):
شاهده عمليًا:
نظرا لصدقه. راجع دليل الفيديو التفصيلي الخاص بنا خطوة بخطوة لمعرفة مدى كفاءة تجميع كابينة رش CoatTech في الموقع من خلال فيديو Youtube
الأسئلة المتداولة (الأسئلة الشائعة)
س 1: ما هي المزايا الأساسية للجمع بين نظام السحب السفلي ومصابيح المعالجة بالأشعة تحت الحمراء؟
ج: يوفر هذا المزيج البيئة المثالية للحصول على لمسة نهائية خالية من العيوب. يعمل تدفق الهواء الكامل للأسفل على سحب الغبار المحمول بالهواء بشكل مستمر والرذاذ الزائد مباشرة إلى مرشحات الأرضية، بعيدًا عن مهمة الطلاء. وفي نفس الوقت، تعمل مصابيح الأشعة تحت الحمراء ذات الموجات القصيرة على معالجة الطلاء من الطبقات الداخلية إلى الخارج. وهذا يمنع "التقشير" (حيث يجف السطح أولاً، ويحبس المذيبات تحته)، ويقلل من خطر الغليان المنبثق، ويقلل وقت الخبز الإجمالي إلى النصف مقارنة بأكشاك الحمل الحراري التقليدية بالهواء الساخن.
Q2: هل يمكن التحكم في مناطق التسخين بالأشعة تحت الحمراء المثبتة على الحائط بشكل مستقل؟
ج: نعم. يتم تقسيم نظام التسخين المتكامل بالأشعة تحت الحمراء إلى مناطق مستقلة متعددة يمكن التحكم فيها عبر اللوحة الرئيسية. بالنسبة للألواح الأصغر حجمًا أو الإصلاحات الموضعية أو اللمسات النهائية للمصدات، يمكن للمشغلين تنشيط مناطق التسخين المحددة المطلوبة فقط. هذا العلاج المستهدف يقلل بشكل كبير من استهلاك الطاقة ويقلل من تكاليف التشغيل.
س 3: هل كابينة الرش هذه متوافقة تمامًا مع أنظمة الطلاء المنقولة بالماء؟
ج: بالتأكيد. تتطلب الدهانات المنقولة بالماء تدفق هواء دقيق وموحد وطاقة حرارية يمكن التحكم فيها لكسر حاجز الماء بكفاءة. إن الجمع بين الهواء الصفائحي النظيف عالي السرعة والسحب المباشر للأشعة تحت الحمراء على الموجات القصيرة يضمن تبخر الماء بسرعة استثنائية وربطًا متقاطعًا، مما يجعله فعالًا للغاية لكل من خطوط الطلاء المعتمدة على المذيبات والمنقولة بالماء.
س4: ما هو جدول الصيانة الموصى به لعناصر الفلتر؟
ج: للحفاظ على الضغط الأمثل للمقصورة وبيئة نقية وخالية من الغبار، نوصي بفترات الاستبدال التالية في ظل ظروف التشغيل العادية:
1. الفلاتر المسبقة (الهواء الداخل): كل 100 ساعة عمل.
2. مرشحات السقف الدقيقة: كل 400 إلى 500 ساعة عمل.
3.مرشحات إيقاف طلاء الأرضيات (الألياف الزجاجية): كل 80 إلى 100 ساعة عمل، أو عندما يؤدي تراكم الرذاذ الزائد المرئي إلى إبطاء تدفق هواء العادم.
إليك مقطع فيديو Youtube Link للرجوع إليه
https://youtube.com/shorts/B3tQHiFbkC8?feature=share
