| موك: | 1 |
| السعر: | USD2000-USD10000/SET |
| التعبئة والتغليف القياسية: | مع فيلم منتظم والكرتون |
| فترة التسليم: | بعد 15 يومًا من الإيداع |
| طريقة الدفع: | تي/تي |
| القدرة على التوريد: | 500 مجموعة / شهر |

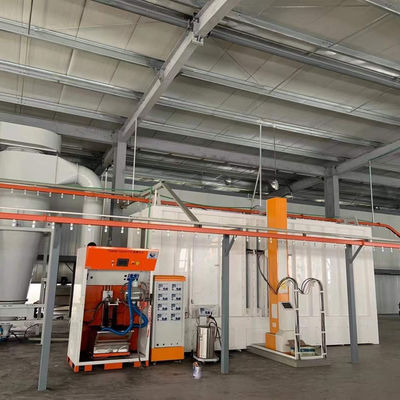

يوضح أدناه كابينة الرش الأوتوماتيكية المتكاملة ونظام فرن المعالجة - وهو حل طلاء كامل مصمم لإنتاج عالي الإنتاجية وخالي من الغبار. وينقسم النظام إلى ثلاث مناطق وظيفية أساسية، تعمل كل منها في تناغم لتقديم نتائج طلاء خالية من العيوب.
نظام إمداد الهواء المركزي (تحضير الهواء النظيف)
تبدأ بيئة الطلاء النقية بالهواء النظيف. تعمل وحدة إمداد الهواء لدينا على تكييف الهواء الوارد مسبقًا من خلال عملية ترشيح تدريجية مكونة من 5 مراحل، مما يضمن معايير فئة 100,000 لغرفة الأبحاث في حجرة الرش.
| منصة | اسم القسم | وظيفة | المكون الرئيسي |
| 1 | قسم مدخل الهواء | يسحب الهواء المحيط النقي | كوة مقاومة للطقس |
| 2 | قسم الستائر الرطبة | يغسل الجزيئات الكبيرة والغبار | لوحة ستارة المياه |
| 3 | قسم يربك المياه | يزيل رذاذ الماء من مجرى الهواء | مزيل التعرج المتعرج |
| 4 | قسم الخلط | يوازن بين درجة حرارة الهواء والرطوبة | غرفة الخلط |
| 5 أ | قسم التصفية الأساسي | يلتقط الجزيئات الخشنة | مرشح مسبق للوحة G4 |
| 5ب | مرشح متوسط الكفاءة (F6) | يلتقط الجزيئات الدقيقة | مرشح كيس F6 |
| 5 ج | مرشح متوسط الكفاءة (F9) | يلتقط جزيئات دون ميكرون | مرشح حقيبة F9 (ترقية اختيارية) |
| 6 | قسم المعجبين | يدفع الهواء المكيف إلى المقصورة | مروحة إمداد بالطرد المركزي |
كابينة الرش الأوتوماتيكية (تطبيق الطلاء والتقاط الضباب)
هذا هو قلب خط الرسم الخاص بك. تدمج الكابينة تقنية الستار المائي مع نظام عادم قوي لالتقاط الرذاذ الزائد بكفاءة، مما يحمي صحة المشغل والشكل النهائي للمنتج.
الميزات الرئيسية لكابينة الرش:
1.سقف إمداد الهواء/القاعة الكاملة: يوفر الهواء المفلتر بالتساوي عبر منطقة الرش، مما يخلق تدفق هواء ثابتًا للأسفل يحمل الرش الزائد بعيدًا عن قطعة العمل.
2. ستائر المياه الأمامية والجانبية: يؤدي تدفق المياه باستمرار إلى إنشاء "ستارة" تلتقط وتغسل الطلاء الزائد، مما يمنعه من الالتصاق بجدران الكابينة أو إعادة الترسيب على الأجزاء.
3. بنادق الرش الأوتوماتيكية: يتم تركيبها على آلاتنا الترددية ذات المحاور 3/5/6 أو روبوتات الرش، وتوفر هذه البنادق طلاءًا دقيقًا ومتسقًا بأقل قدر من النفايات.
4. آلية التدوير: تسمح للتركيبات بالدوران أو الفهرسة أثناء الطلاء، مما يضمن تغطية 360 درجة للأجزاء المعقدة.
5.خزان تجميع الخبث/خزان الحمأة: يجمع حمأة الطلاء من ستارة الماء، مما يجعل التخلص من النفايات نظيفًا ومباشرًا.
6. غطاء العادم: يقوم بتوجيه الهواء المحمل بالمذيبات مباشرة إلى نظام معالجة المركبات العضوية المتطايرة (امتزاز الكربون المنشط).
فرن المعالجة وتكامل التسوية/التبريد (التجفيف والمعالجة)
بعد الطلاء، تدخل الأجزاء إلى فرن المعالجة للتجفيف النهائي. يركز تصميم الفرن لدينا على الكفاءة الحرارية وتوحيد درجة الحرارة لمنع العيوب.
مميزات نظام الفرن:
1. قناة هواء إمداد التدفئة المركزية: يتم توليد الهواء الساخن عن طريق التسخين الكهربائي أو الموقد ويتم توزيعه بالتساوي من خلال قناة مركزية.
2. قناة الهواء الراجعة السفلية: تضمن الدوران الفعال للهواء الساخن داخل الفرن، مع الحفاظ على تجانس درجة الحرارة ±5 درجة مئوية للتخلص من البقع التي تعاني من نقص المعالجة أو الإفراط في المعالجة.
3. هيكل فرن المعالجة: مصنوع من ألواح عازلة من الصوف الصخري عالية الكثافة لتقليل فقدان الحرارة وتقليل تكاليف التشغيل.
4. العازل الحراري / ستارة الهواء: يتم تركيبها عند مدخل الفرن ومخرجه لمنع الحرارة من الهروب وتدفق الهواء الساخن إلى منطقة التسوية / التبريد المجاورة.
5. قسم التسوية والتبريد: يقع قبل الفرن (التسوية) وبعد الفرن (التبريد). منطقة التسوية تسمح للطلاء بالنعومة الذاتية؛ تستخدم منطقة التبريد الهواء المحيط لخفض الأجزاء إلى درجة حرارة المعالجة.
لماذا تختار هذا التصميم المتكامل؟
| فائدة | كيف يقدم نظامنا |
| جودة أعلى | ترشيح 5 مراحل (F6/F9) + تصميم الضغط الإيجابي = لمسة نهائية خالية من الغبار |
| انخفاض تكلفة التشغيل | عازل حراري + الواح فرن عالية العزل + مراوح موفرة للطاقة توفر الكهرباء |
| صيانة أسهل | تعمل مرشحات الأكياس المعيارية وخزان الحمأة الذي يمكن الوصول إليه على تبسيط عملية التنظيف |
| الامتثال جاهز | يتكامل غطاء العادم مباشرة مع نظام معالجة الكربون المنشط للمركبات العضوية المتطايرة (VOC). |
| المرونة | يعمل مع الآلات الترددية أو الروبوتات. يدعم عمليات 1-طبقة-1-خبز أو 3-طبقة-3-خبز |
هل أنت جاهز لبناء نظامك المخصص؟
كل خط إنتاج فريد من نوعه. نقوم بتصميم وتصنيع كل نظام بناءً على حجم الجزء المحدد وهدف الإخراج ومتطلبات الطلاء.
اتصل بنا للحصول على استشارة مجانية واختبار العينات في ورشة العمل التجريبية التي تبلغ مساحتها 2000 متر مربع.
