داخل كابينة الرش: قسم إمداد الهواء والترشيح والتدفئةبتاريخ 22 سبتمبر 2026

الفئة: منتجات / كابينة الرش   |   كابينة طلاء ومعالجة بلمسة نهائية لغرفة نظيفة، وإمداد هواء مفلتر واستخلاص أرضي

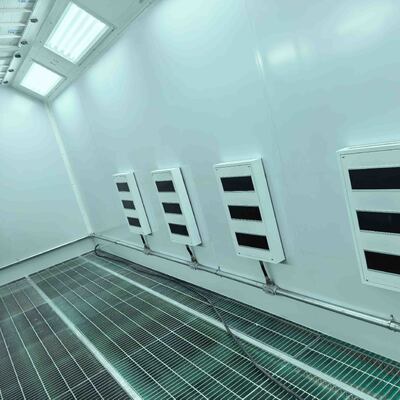

 يغطي هذا الإصدار الجزء الداخلي لكابينة رش CoatTech المصممة للطلاء والمعالجة. تستخدم الكابينة ألواح جدران بيضاء ناعمة، وأربع وحدات مدمجة لإمداد الهواء والترشيح بفتحات تهوية شريطية، وأرضية شبكية معدنية مع وسائط ترشيح تحت الأرضية، وإضاءة سقف، ولافتات أمان. أسفل وحدات الإمداد توجد أنابيب توزيع مع صمامات تحكم. يتم تكوين وسيط الأنابيب ومصدر التدفئة حسب المشروع ويتم تأكيدهما على لوحة اسم المعدات قبل التسليم.

  01    ما يوضحه الرسم

وحدات إمداد / ترشيح مدمجة بأربع فتحات — أربع لوحات بيضاء مثبتة في الجدار، كل منها بفتحة شريطية سوداء طويلة توفر هواءً مفلترًا إلى الكابينة

أنابيب توزيع مع صمامات — مسار أنابيب معدني مع صمامات تحكم أسفل الألواح — الوسيط خاص بالمشروع وغير قابل للتعرف عليه من الصورة وحدها

ألواح جدران بيضاء ناعمة — أسطح جدران نظيفة وقابلة للغسل بلمسة نهائية فاتحة تحسن انعكاس الضوء وتجعل التلوث سهل الرؤية

أرضية شبكية معدنية مع وسائط ترشيح — أرضية شبكية فولاذية مع وسائط ترشيح خضراء أسفلها، تلتقط الرذاذ الزائد عند مستوى الأرض

وحدات إضاءة سقف — تركيبات إضاءة محكمة الغلق مثبتة على السقف توفر إضاءة ساطعة ومتساوية لمطابقة الألوان والفحص

لافتات أمان — لافتة خضراء لمخرج الطوارئ فوق الفتحة وملصق تحذير أحمر وأصفر لسطح ساخن على اللوحة، مما يدل على أن الكابينة بها أسطح ساخنة

  02    الميزات الرئيسية

إمداد هواء مفلتر — وحدات مدمجة بفتحات شريطية توزع هواءً نظيفًا ومفلترًا بالتساوي في منطقة العمل

التقاط الرذاذ الزائد عند مستوى الأرض — الأرضية الشبكية ووسائط الترشيح تحت الأرضية تجمع رذاذ الطلاء قبل وصوله إلى مرحلة العادم

لمسة نهائية للجدار قابلة للغسل — ألواح بيضاء ناعمة مقاومة للطلاء والمذيبات وسريعة التنظيف بين الألوان

إضاءة ساطعة ومتساوية — تم ترتيب وحدات إضاءة السقف لتوفير إضاءة موحدة مع الحد الأدنى من الظل على الألواح المنحنية

أنابيب قابلة للصيانة — تسمح أنابيب التوزيع بصمامات العزل بصيانة كل قسم دون إيقاف تشغيل الكابينة بأكملها

علامات أمان واضحة — لافتات مخرج الطوارئ وتحذيرات الأسطح الساخنة تدعم بيئة عمل آمنة ومتوافقة

عرض غرفة نظيفة — يظهر الترتيب المنظم للألواح والأنابيب والأرضية كابينة مصممة للتشطيب المتحكم فيه والمتكرر

  03    البيانات الفنية

* يتم تأكيد وسيط الأنابيب، ومصدر التدفئة، وحجم تدفق الهواء، ودرجات الفلتر أثناء الهندسة وعلى لوحة اسم المعدات. لا تفترض نوع تدفئة من الصور وحدها.

  04    لماذا هو مهم في خط الطلاء

تعتمد جودة التشطيب على ما يفعله الهواء. يحافظ هواء الإمداد المفلتر على الغبار بعيدًا عن الفيلم الرطب، ويزيل الالتقاط عند مستوى الأرض الرذاذ الزائد قبل أن يستقر، وتسمح الإضاءة الساطعة للمشغل برؤية العيوب بينما لا يزال هناك وقت لتصحيحها. معًا، تحول وحدات الإمداد والأرضية الشبكية ووسائط الترشيح والإضاءة في هذه الكابينة المساحة المغلقة إلى بيئة تشطيب متحكم فيها.

  05    فوائد العملاء

تشطيب أنظف — يقلل هواء الإمداد المفلتر والالتقاط عند مستوى الأرض من عيوب الغبار والرذاذ الزائد.

تغييرات ألوان أسرع — الألواح البيضاء الناعمة القابلة للغسل ووسائط الترشيح التي يسهل الوصول إليها تبسط التنظيف.

خدمة أسهل — تسمح صمامات العزل على الأنابيب بالصيانة قسمًا بقسم.

ظروف عمل أفضل — تدعم الإضاءة المتساوية والعلامات الواضحة للسلامة التشغيل الدقيق والآمن.

تدفئة قابلة للتكوين — يتم اختيار مصدر الحرارة لمطابقة المرافق المتاحة وتكلفة التشغيل.

أسئلة متكررة

س: ماذا يوضح هذا الجزء الداخلي لكابينة الرش؟  ج: كابينة طلاء ومعالجة بها أربع وحدات إمداد هواء مفلتر مدمجة، وأرضية شبكية معدنية مع وسائط ترشيح تحت الأرضية، وأنابيب توزيع مع صمامات، وإضاءة سقف، ولافتات أمان.

س: هل الأنابيب تحت الألواح أنابيب غاز؟  ج: ليس بالضرورة. يمكن للأنابيب المزودة بصمامات أسفل وحدات الإمداد أن تحمل الهواء المضغوط أو الماء أو الزيت الحراري أو البخار أو الغاز. الهواء المضغوط هو الأكثر شيوعًا في كابينة الرش؛ يستخدم الزيت الحراري أو الماء الساخن للتدفئة غير المباشرة. تتطلب التدفئة بالغاز خط غاز برتقالي اللون، ومجموعة صمامات لولبية، وموقد، ومدخنة إلى الخارج. تأكد من لوحة اسم المعدات أو المورد قبل التحديد.

س: ما هي المادة الخضراء على الأرض؟  ج: وسائط ترشيح تحت الشبكة المعدنية. تلتقط رذاذ الطلاء الزائد عند مستوى الأرض قبل وصول الهواء إلى مرحلة ترشيح العادم، مما يحمي مجاري الهواء ويقلل الصيانة.

س: ماذا تفعل الألواح الأربعة على الجدار؟  ج: إنها وحدات إمداد هواء وترشيح مدمجة. يدخل الهواء المفلتر إلى الكابينة عبر فتحات التهوية الشريطية الطويلة، مما يوفر نمط تدفق هواء متساوٍ ومتحكم فيه عبر منطقة العمل.

س: هل يمكن اختيار مصدر التدفئة لموقعنا؟  ج: نعم. يمكن أن تكون التدفئة كهربائية أو غازية أو ديزل أو زيت حراري أو بخار، اعتمادًا على المرافق المتاحة ودرجة الحرارة المطلوبة وتكلفة التشغيل. يتم تأكيد المصدر أثناء الهندسة.

س: هل الكابينة آمنة للتشغيل؟  ج: نعم. يتم تزويد الكابينة بلافتات مخرج الطوارئ وملصقات تحذير الأسطح الساخنة وخدمات محمية. يتم تحديد أجهزة السلامة النهائية وفقًا للوائح الموقع والمحلية.
