| موك: | 1 |
| سعر: | USD8000-USD15000/SET |
| التعبئة والتغليف القياسية: | مع فيلم منتظم والكرتون |
| فترة التسليم: | بعد 15 يومًا من الإيداع |
| طريقة الدفع: | تي/تي |
| القدرة على التوريد: | 30 مجموعة / شهر |

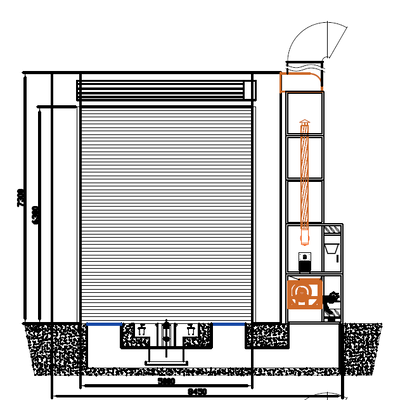

كابينة رش وخبز خزانات المحولات
قم بطلاء خزانات المحولات الكبيرة — من الداخل والخارج — في كابينة واحدة مغلقة ومقاومة للانفجار. قابلة للتكوين للأعمال حتى 12000 مم و 50 طنًا، مع نقل أرضي بالسلاسل يلغي الحاجة إلى الرافعات العلوية.
1. نماذج الأعمال النموذجية
|
قطعة العمل |
الحجم النموذجي |
الوزن النموذجي |
متطلبات الطلاء |
|
خزان محول الطاقة |
6000 – 12000 مم طول |
10 – 50 طن |
طلاء خارجي مقاوم للعوامل الجوية + طلاء داخلي مقاوم للزيت |
|
خزان محول التوزيع |
2000 – 6000 مم طول |
2 – 10 طن |
طلاء خارجي مفرد، داخلي اختياري |
|
مشع / مبرد المحول |
1500 – 4000 مم طول |
0.5 – 3 طن |
غمر أو رش، خارجي فقط |
|
تصنيع فولاذي كبير |
حتى 15000 مم طول |
حتى 60 طن |
برايمر + طبقة علوية، رش وخبز |
|
وعاء ضغط |
3000 – 10000 مم طول |
5 – 30 طن |
طلاء خارجي مقاوم للتآكل |
2. لماذا كابينة مغلقة للخزانات الكبيرة
· احتواء الرذاذ الزائد — ينتج خزان بوزن 35 طنًا سحابة طلاء كبيرة جدًا؛ غلاف مغلق مع ترشيح رباعي المراحل يبقيه خارج ورشة العمل وبعيدًا عن المعدات المجاورة.
· الحماية من الانفجار — تتطلب الطلاءات الزيتية محركات وإضاءة وخزائن تحكم وأسلاك مقاومة للانفجار. الرش المفتوح لا يمكن أن يلبي هذا.
· الرش والخبز في مكان واحد — بمجرد وضع قطعة عمل بوزن 35 طنًا، لا ترغب في تحريكها مرة أخرى. التسخين في نفس الغلاف يلغي خطوة مناولة كاملة.
· تشطيب متسق على الأسطح الطويلة — تيار هواء سفلي ثابت يتراوح بين 0.25 و 0.35 م/ث عبر الغلاف بالكامل يحافظ على مسافة المسدس وسمك الفيلم موحدًا من طرف إلى آخر.
· وصول المشغل إلى الأسطح الداخلية — يتيح الوصول عبر الباب بارتفاع كامل بالإضافة إلى الإضاءة الجانبية للمشغلين العمل داخل الخزان بأمان.
3. المعلمات القابلة للتكوين
|
المعلمة |
النطاق القابل للتكوين |
ملاحظات |
|
الطول الداخلي للكابينة |
12000 – 20000 مم |
حجم مناسب لقطعة العمل + خلوص النهاية |
|
العرض الداخلي للكابينة |
6000 – 8000 مم |
يسمح بالوصول الجانبي وحركة المشغل |
|
الارتفاع الداخلي للكابينة |
6000 – 8000 مم |
يستوعب الارتفاع الكامل للخزان بالإضافة إلى خلوص الرفع |
|
طول قطعة العمل |
حتى 12000 مم |
أطول عند الطلب |
|
وزن قطعة العمل |
حتى 50 طن |
نظام النقل مصنف فوق وزن قطعة العمل |
|
سرعة الهواء |
0.25 – 0.35 م/ث (بدون حمل) |
تيار هواء سفلي عبر المقطع العرضي الكامل |
|
حجم الهواء |
حجم مناسب للغلاف |
إمداد وعادم متوازنان مع المقطع العرضي للكابينة |
|
الإضاءة |
800 – 1200 لوكس |
تركيبات LED مقاومة للانفجار IP65 |
|
التسخين — ديزل |
200 – 400 كيلو واط |
موقد رييلو، مبادل حراري من الفولاذ المقاوم للصدأ 304 |
|
التسخين — كهربائي |
150 – 350 كيلو واط |
عناصر من الفولاذ المقاوم للصدأ 304، تحكم مرحلي |
|
دورة الخبز |
10 – 25 دقيقة إلى 60 درجة مئوية |
حسب الكتلة وخيار التسخين |
|
مناولة المواد |
عربة نقل أرضية بالسكك الحديدية / بكرة وسلسلة، 20 – 60 طن |
بديل: رافعة علوية أو طاولة دوارة |
|
الترشيح |
4 مراحل — G3 / F5 / مصيدة طلاء / كربون نشط |
قابل للترقية إلى كفاءة أعلى |
|
مزود الطاقة |
380 فولت، 50 هرتز أو 60 هرتز |
جهود أخرى عند الطلب |
|
الحماية من الانفجار |
محركات مقاومة للانفجار، إضاءة، خزانة، أنابيب وصناديق توصيل |
مصنفة للطلاءات الزيتية |
4. نطاق التوريد القياسي
|
الوحدة |
مضمنة |
|
غلاف الكابينة |
ألواح ساندويتش صوف صخري (جدار 70 مم / سقف 50 مم)، فولاذ مطلي بالألوان من كلا الجانبين |
|
حجرة التجميع |
إطار أنبوب مربع، حوض ترشيح وشبكة دعم |
|
الأبواب |
مصراع دوار كهربائي (رئيسي) + أبواب شخصية مع قفل تخفيف الضغط ونافذة رؤية |
|
حفرة أرضية |
حفرة شبكية مع شبكة فولاذية مسطحة 30 × 4 مم |
|
وحدة إمداد الهواء |
مراوح طرد مركزي مزدوجة الدخول، دفع بالحزام، مخمد تعديلي |
|
وحدة العادم |
مروحة طرد مركزي مزدوجة الدخول، دفع بالحزام، مخمد تنظيمي |
|
المجاري الهوائية |
مقاطع مستقيمة بالإضافة إلى أكواع 90 درجة و 45 درجة |
|
الإضاءة |
أنابيب LED T8 في صناديق مقاومة للانفجار IP65، صفوف سقفية وجانبية |
|
الترشيح |
4 مراحل — فلتر مسبق G3، فلتر دقيق F5، مصيدة طلاء من الألياف الزجاجية، كربون نشط |
|
التسخين (اختياري) |
موقد ديزل مع مبادل حراري، أو بنك عناصر كهربائية |
|
معدات الرش |
مضخة لا هوائية 60:1، خزان طلاء من الفولاذ المقاوم للصدأ، خراطيم ضغط عالي، مسدسات |
|
مناولة المواد |
عربة نقل بكرة وسلسلة مع منصة، سكة حديد، محرك VFD وجهاز تحكم عن بعد |
|
التحكم الكهربائي |
خزانة مقاومة للانفجار — وضع الرش، وضع الخبز، التوقيت، الإضاءة، إنذار الأعطال، إيقاف الطوارئ |
|
الوثائق |
دليل الصيانة، مخطط كهربائي، شهادة مطابقة، قائمة التعبئة |
5. الخيارات والترقيات
· مصدر التسخين — موقد ديزل أو بنك عناصر كهربائية
· نظام النقل — عربة بكرة وسلسلة، عربة سكة حديد أرضية، واجهة رافعة علوية أو طاولة دوارة
· تكوين الباب — مصراع دوار، أمامي منزلق أو قابل للسحب
· ترقية التحكم — PLC + HMI مع تخزين الوصفات وتسجيل البيانات
· ترقية الترشيح — مرحلة نهائية ذات كفاءة أعلى، أو استعادة الحرارة من العادم
· الجهد / التردد — 380 فولت 50 هرتز، 380 فولت 60 هرتز، أو معايير إقليمية أخرى
6. التكوين المرجعي
تم بناء تسليم حديث في هذه العائلة من المنتجات على غلاف داخلي بأبعاد 15000 × 6500 × 6500 مم لخزانات محولات بطول 9.8 متر، مع عربة نقل بكرة وسلسلة بوزن 40 طنًا، وحزمة رش لا هوائية 60:1، وترشيح رباعي المراحل. تم تحقيق الطلاء الداخلي والخارجي بالكامل في كابينة واحدة مع تسخين بالديزل بقدرة 300 كيلو واط.
7. الأسئلة الشائعة
|
السؤال |
الإجابة |
|
هل يمكن للكابينة طلاء الأسطح الداخلية والخارجية؟ |
نعم. يتيح الوصول عبر الباب بارتفاع كامل والإضاءة الجانبية للمشغلين العمل داخل الخزان، بينما يتم طلاء الأسطح الخارجية في نفس الدورة. |
|
ما هو الحد الأقصى لوزن قطعة العمل؟ |
التصميمات القياسية تغطي حتى 50 طنًا، مع تصنيف نظام النقل فوق قطعة العمل. يمكن هندسة مهام أثقل عند الطلب. |
|
هل تبنون لـ 60 هرتز / 380 فولت؟ |
نعم. تُبنى الكبائن وفقًا لمعايير الطاقة الإقليمية بما في ذلك 380 فولت 60 هرتز؛ قم بتأكيد إمداد موقعك في مرحلة الاستفسار. |
|
ما هي الحماية من الانفجار المضمنة؟ |
محركات مقاومة للانفجار، أغلفة إضاءة، خزانة تحكم، أنابيب مرنة وصناديق توصيل، مصنفة للطلاءات الزيتية. |
|
كيف يتم نقل خزان بوزن 35 طنًا؟ |
تحمل عربة نقل أرضية بكرة وسلسلة قطعة العمل على منصة. هذا يتجنب تكلفة وارتفاع الرافعة العلوية. |
|
هل يمكن إضافة التسخين لاحقًا؟ |
نعم. يمكن تحديد التسخين بالديزل أو الكهرباء عند مرحلة الطلب أو تركيبه لاحقًا، حسب توفر الطاقة والمساحة. |
|
هل يمكن تركيب الكابينة في الهواء الطلق؟ |
التركيب الداخلي قياسي. التصميمات الخارجية ممكنة مع كسوة مقاومة للعوامل الجوية والصرف — استشر عند الاستفسار. |
دعوة للعمل
احصل على أفضل سعر
أرسل لنا أبعاد قطعة العمل الخاصة بك، والوزن، ومواصفات الطلاء، ومساحة الأرضية المتاحة. سيقوم فريق الهندسة لدينا بتحديد حجم الكابينة وإعادة اقتراح تكوين مخصص.
|
|
