| موك: | 1 |
| سعر: | USD2000-USD10000/SET |
| التعبئة والتغليف القياسية: | مع فيلم منتظم والكرتون |
| فترة التسليم: | بعد 15 يومًا من الإيداع |
| طريقة الدفع: | تي/تي |
| القدرة على التوريد: | 500 مجموعة / شهر |
01نظرة عامة على المنتج
سلسلة CoatTech OPT-Line عبارة عن خط طلاء آلي مؤتمت بالكامل تم تصميمه للمكونات البصرية للسيارات - عدسات المصابيح الأمامية والعاكسات وأغطية المصابيح والأجزاء البلاستيكية شديدة اللمعان المماثلة. فهو يجمع بين روبوت طلاء ذو 6 محاور، وناقل علوي أو أرضي، وغرفة نظيفة ذات ضغط إيجابي مع ترشيح متعدد المراحل، ونفق معالجة بالأشعة فوق البنفسجية ووحدة اختيارية مضادة للضباب في خط إنتاج واحد مستمر يتم التحكم فيه بواسطة PLC.
تتطلب الأجزاء البصرية سطحًا خاليًا من العيوب: بدون غبار أو ألياف أو قشر برتقال أو ضباب. تم تصميم OPT-Line حول هذا المطلب - دخول الهواء النظيف، وتدفق الهواء المستقر عبر المقصورة، ومسارات الروبوت القابلة للتكرار، والمعالجة الخاضعة للتحكم - بحيث تلبي كل قطعة تغادر الخط نفس معيار النهاية، نقلة بعد نوبة.
تم تصميم الخط حسب الطلب. يتم تكوين كل من حجم المقصورة ونوع الناقل وعدد الروبوتات وفئة غرف الأبحاث وطريقة المعالجة ومستوى الحماية من الانفجار وفقًا لهندسة الجزء الخاص بالعميل ونظام الطلاء والمساحة الأرضية المتاحة.

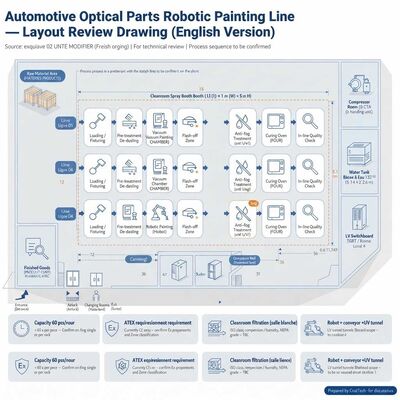

الشكل 1 - التكوين النموذجي لخط OPT: ناقل علوي يمر عبر حاوية غرف الأبحاث ذات الضغط الإيجابي، مع هواء إمداد مفلتر بواسطة HEPA ومعالجة متعددة المراحل.
02النقاط الرئيسية
|
نظافة من الدرجة البصرية حاوية غرف الأبحاث ذات الضغط الإيجابي مع المرشحات المسبقة، ومرشحات الأكياس، والمرشحات الطرفية الاختيارية HEPA (H13/H14)؛ يعمل الهواء الصفائحي بمعدل 0.3-0.5 م/ث على إبقاء الجزيئات بعيدة عن الغشاء الرطب. |
لمسة نهائية روبوتية متكررة 1-2 روبوتات طلاء سداسية المحاور (فئة 120-200 كجم) توفر مسارات رش متطابقة، وبناء الفيلم وكفاءة النقل في كل جزء - بدون اختلاف من مشغل إلى مشغل. |
الأشعة فوق البنفسجية + المعالجة الحرارية نفق معالجة بالأشعة فوق البنفسجية (مصباح زئبقي أو LED UV) للمعالجة السريعة في درجات حرارة منخفضة، جنبًا إلى جنب مع قسم فرن يعمل بالأشعة تحت الحمراء أو الهواء الساخن - حتى 220 درجة مئوية حيث يتطلب نظام الطلاء ذلك. |
|
مصممة لمناطق ATEX يمكن تصميم المحركات ذات التصنيف السابق والإضاءة السابقة واكتشاف الغاز والتطهير بالضغط الإيجابي ووثائق ATEX الكاملة في خط تركيب المنطقة 1 / المنطقة 2. |
التحكم في توفير الطاقة يقوم نظام التحكم الذكي VFD بتعديل سرعة المروحة والمضخة حسب الحمل الفعلي؛ تعمل تقنية استرداد الحرارة الاختيارية للوحة التدفق المتقاطع على إعادة استخدام حرارة العادم وخفض تكاليف التشغيل. |
وحدات وقابلة للتوسيع كل محطة عبارة عن وحدة قائمة بذاتها. أضف غرفة إزالة الفقاعات المفرغة، أو وحدة مكافحة الضباب، أو روبوتًا ثانيًا أو قدرة معالجة إضافية لاحقًا دون إعادة بناء الخط. |
03تدفق العملية النموذجي
يمكن إضافة المحطات أو إزالتها أو إعادة تسلسلها لتتناسب مع نظام الطلاء الخاص بالعميل وهندسة الأجزاء.
|
# |
محطة |
وظيفة |
|
1 |
التحميل والتثبيت |
يتم تعليق الأجزاء على الرقصات على مستوى الأرض؛ يقوم الناقل بفهرستها في العلبة. |
|
2 |
المعالجة المسبقة / إزالة الغبار |
يقوم نفخ الهواء المؤين وإزالة الجزيئات بإزالة الجزيئات قبل الطلاء. |
|
3 |
غرفة فراغ (اختياري) |
إزالة الفقاعات بالفراغ / إزالة الغازات من الجزء أو الطلاء قبل الرش. |
|
4 |
الرش الآلي |
يقوم الروبوت ذو 6 محاور بوضع طبقة أساسية/طبقة شفافة داخل الحجرة المفلترة. |
|
5 |
فلاش قبالة |
يتم التحكم فيه بتدفق هواء نظيف ومفلتر قبل المعالجة. |
|
6 |
نفق المعالجة بالأشعة فوق البنفسجية |
يعالج مصباح الزئبق أو نفق الأشعة فوق البنفسجية LED الطلاءات القابلة للمعالجة بالأشعة فوق البنفسجية في ثوانٍ. |
|
7 |
وحدة مكافحة الضباب (اختياري) |
تطبيق طلاء مضاد للضباب أو مرحلة إزالة الضباب، وفقًا لعملية العميل. |
|
8 |
فرن معالجة بالأشعة تحت الحمراء/ بالهواء الساخن |
فرن يعمل بالأشعة تحت الحمراء أو الهواء الساخن - حتى 220 درجة مئوية - للمعالجة الحرارية أو التسخين المسبق. |
|
9 |
تبريد |
قسم التبريد المفلتر يجلب الأجزاء إلى درجة حرارة التعامل. |
|
10 |
التفريغ والتفتيش |
تخرج الأجزاء من العلبة للتفريغ وفحص الجودة في الخط. |
|
ملحوظة التسلسل أعلاه هو تكوين مرجعي. تقوم شركة CoatTech بتصميم تدفق العملية النهائية مع العميل ومورد الطلاء، استنادًا إلى مادة الجزء (PC / PMMA / الزجاج)، وTDS للطلاء ووقت الدورة المطلوبة. |
04المواصفات الفنية المرجعية
القيم أدناه هي التكوين المرجعي. تم تصميم كل معلمة حسب الطلب.
|
المعلمة |
مواصفة |
|
الإنتاجية |
60 قطعة / ساعة (≈ 60 ثانية للقطعة) - أعلى عند الطلب |
|
الشغل |
الأجزاء البصرية للسيارات: عدسة المصابيح الأمامية، العاكس، غطاء المصباح، الزخرفة البصرية |
|
الركيزة |
PC، PMMA، الزجاج، ABS - القفز مصمم لكل جزء من الهندسة |
|
الضميمة غرف الأبحاث |
15,000 × 12,000 × 5,000 مم (الطول × العرض × الارتفاع) — قابلة للتكوين |
|
روبوت الرسم |
1-2 × روبوت ذو 6 محاور، فئة حمولة 120-200 كجم، رذاذ رذاذ + إمداد طلاء |
|
الناقل |
ناقل علوي أو ناقل بقضيب أرضي، يعمل بنظام VFD، 0.5-5 م/دقيقة |
|
إمدادات الهواء والترشيح |
مرشح أولي (G4) + مرشح كيسي (F7/F9) + HEPA H13/H14 اختياري؛ العرض الصفحي 0.3-0.5 م / ث |
|
نمط تدفق الهواء |
تيار سفلي أو تيار متقاطع، ضغط إيجابي، هواء رجعي عبر شبكات الجدار الجانبي |
|
نفق المعالجة بالأشعة فوق البنفسجية |
مصباح الزئبق أو الأشعة فوق البنفسجية LED؛ الطول وقوة المصباح تتناسب مع سرعة الخط وطلاء TDS |
|
فرن المعالجة الحرارية |
الأشعة تحت الحمراء أو الهواء الساخن، درجة حرارة محيطة تصل إلى 220 درجة مئوية، ويتم التحكم في المنطقة |
|
الاستخراج والبيئة |
استخراج رذاذ الطلاء، وترشيح العادم، ووحدة استرداد الحرارة الاختيارية |
|
نظام التحكم |
شاشة تعمل باللمس PLC + HMI، وإدارة الوصفات، وسجل الإنذارات، والتحكم الذكي في توفير الطاقة VFD |
|
مزود الطاقة |
380 فولت / 50 هرتز / 3 مراحل (220 فولت ومعايير محلية أخرى متاحة) |
|
امتثال |
م؛ التكوين المتوافق مع ATEX متاح عند الطلب (المنطقة 1 / المنطقة 2) |
|
تثبيت |
أقسام معيارية محمولة على الانزلاق؛ الإشراف في الموقع والتكليف متاح |
05نطاق التوريد
تحافظ حدود البطارية الواضحة على ميزانية المشروع وتجنب العرض المزدوج. ويتم الاتفاق على النطاق كل حالة على حدة.
|
نِطَاق |
وصف |
|
لوازم CoatTech |
روبوت (روبوتات) الطلاء وحزمة الرش؛ نظام الناقل كشك الرش وضميمة غرف الأبحاث؛ إمدادات الهواء والترشيح والاستخراج؛ نفق المعالجة بالأشعة فوق البنفسجية؛ الأشعة تحت الحمراء / فرن الهواء الساخن. أقسام التبريد والوميض. نظام التحكم PLC والكابلات؛ الإشراف على التركيب والتشغيل وتدريب المشغلين. |
|
وحدات اختيارية |
غرفة إزالة الفقاعات بالفراغ؛ وحدة مكافحة الضباب / إزالة الضباب. غرفة خلط الطلاء؛ محطة مسبقة مع ستائر شريطية من مادة PVC؛ نظام استعادة الحرارة الروبوت الثاني؛ تنظيف الرقصة التلقائي. التفتيش على أساس الرؤية. |
|
المشتري يزود عادة |
وحدة معالجة الهواء (CTA / AHU) والماء المبرد أو الساخن؛ إمدادات الهواء المضغوط خزان المياه ومجموعة المضخة؛ لوحة مفاتيح الجهد المنخفض (TGBT) وكابل الطاقة الرئيسي للخط؛ الأعمال المدنية والأرضيات. مواد الطلاء والمذيبات. الرقصات الجزئية (أو تصميم الرقصة بواسطة CoatTech عند الطلب). |
06غرف الأبحاث ومعالجة الهواء
يتم تحديد الجودة النهائية للأجزاء البصرية عن طريق الهواء، وليس عن طريق البندقية. حاوية OPT-Line عبارة عن غرفة نظيفة ذات ضغط إيجابي مبنية من ألواح شطيرة معزولة ذات أسطح داخلية متدفقة ومفاصل محكمة الغلق وإضاءة على مستوى غرف الأبحاث. يدخل هواء الإمداد من خلال قاعة سقف مفلترة، وينتقل كستارة رقائقية فوق الأجزاء، ويعود من خلال شبكات الجدار الجانبية منخفضة المستوى - حاملاً الرذاذ الزائد والجزيئات بعيدًا عن الفيلم الرطب بدلاً من عبوره.
·المرحلة 1 -يحمي الترشيح المسبق (G4) المراحل النهائية ويطيل عمر الفلتر.
·المرحلة 2 -تعمل مرشحات الأكياس أو الجيب (F7 / F9) على إزالة الجسيمات الدقيقة.
·المرحلة 3 -المرشحات الطرفية HEPA H13 / H14 حيث تكون النظافة من فئة ISO مطلوبة.
·المرحلة 4 -ترشيح رذاذ الطلاء والعادم، مع مرحلة كربون اختيارية للتحكم في المركبات العضوية المتطايرة.
|
فئة غرف الأبحاث يتم تحديد فئة ISO ودرجة الحرارة والرطوبة النسبية وقيمة الضغط الإيجابي ومعدل تغيير الهواء من قبل العميل أو يتم تحديدها معًا أثناء الهندسة. الأهداف النموذجية للطلاء البصري هي ISO 7–8، و23 ± 2 درجة مئوية، و50 ± 5% رطوبة نسبية — تقوم شركة CoatTech بضبط حجم الترشيح وسعة المروحة والقنوات وفقًا للقيم المتفق عليها. |
07التطبيقات
|
إضاءة السيارات عدسات المصابيح الأمامية، مبيتات العاكس، أغطية المصابيح، أدلة الضوء. |
تقليم داخلي بصري زخرفة زخرفية شديدة اللمعان، وأغطية شاشة العرض، وعدسات العدادات. |
مكونات بلاستيكية تتطلب أجزاء PC / PMMA / ABS طبقة صلبة قابلة للمعالجة بالأشعة فوق البنفسجية أو طبقة شفافة. |
08لماذا كوات تك
تقوم شركة CoatTech Intelligent Equipment (Guangzhou) Co., Ltd. بتصميم وتصنيع أكشاك رش مخصصة وخطوط طلاء آلية من منشأتها الخاصة في Guangdong. نحن نقوم بأكثر من مجرد بناء المعدات - فنحن نتغلب على اختناقات الإنتاج: وقت التوقف عن العمل، وتكلفة الطاقة، وعيوب التشطيب.
|
قوة |
ماذا يعني لمشروعك |
|
هندسة مخصصة |
من رسم تخطيطي أو طلب عرض أسعار مكون من 30 نقطة إلى حل معياري متوافق مع الميزانية - الأكشاك والأفران والناقلات والروبوتات المصممة للجزء، وليس من الكتالوج. |
|
الصادرات المؤكدة |
تم تسليم مشاريع في أوروبا وروسيا والشرق الأوسط وأفريقيا وآسيا - بما في ذلك برنامج كابينة رش مخصصة مكونة من 4 وحدات في روسيا وكشك قابل للسحب مقاس 15 × 7 × 6 متر لشركة مصنعة أوروبية للهياكل الفولاذية. |
|
القدرة على جزء كبير |
أكشاك مغلقة بالكامل لخزانات المحولات سعة 50 طنًا و9.8 مترًا في الجبيل بالمملكة العربية السعودية - تجربة الصناعة الثقيلة التي تنتقل إلى الأعمال البصرية شديدة التسامح. |
|
كفاءة الطاقة |
يعمل التحكم الذكي في توفير الطاقة VFD ولوحة التدفق المتقاطع EcoSmart لاستعادة الحرارة على خفض تكلفة التشغيل في كل نوبة عمل. |
|
المرونة التجارية |
خطابات اعتماد غير قابلة للإلغاء مقبولة لكبائن الرش وخطوط الطلاء المشحونة إلى أفريقيا؛ شحنة فوب من مصنعنا الصيني في جميع أنحاء العالم. |
|
يدعم |
الإشراف على التركيب، والتشغيل، وتدريب المشغلين، وتوريد المواد الاستهلاكية للتصفية طوال عمر الخط. |
09الأسئلة المتداولة
س هل يمكن للخط التعامل مع الجزء الخاص بنا والرقص؟
نعم. تم تصميم مسارات الروبوت ومسافة الناقل وخلوصات الأكشاك وفقًا لتصميم الرسم والرقص الخاص بك. قم بمشاركة هندسة الأجزاء والوزن والقطع لكل رف وسوف نقوم بتحديد حجم الخط.
س ماذا يفترض "60 قطعة / ساعة"؟
أ مدة الدورة حوالي 60 ثانية لكل قطعة. نحن نتأكد مما إذا كان هذا لكل قطعة واحدة أو لكل رف، ثم نحدد حجم عدد الروبوتات وسرعة الناقل وطول المعالجة بما يتناسب مع ذلك.
س هل تقومون بتوريد نفق الأشعة فوق البنفسجية؟
ج: نعم، كوحدة متكاملة - مصباح زئبقي أو مصباح LED للأشعة فوق البنفسجية - مع واجهة ميكانيكية واستخلاص وتشابك تم تصميمهما في الخط. مواصفات المصباح تتبع طلاء TDS الخاص بك.
س هل الخط معتمد من ATEX؟
الآلات القياسية هي CE. تم تصميم التكوين المتوافق مع ATEX - المحركات السابقة، والإضاءة السابقة، واكتشاف الغاز، والتطهير والتوثيق - بناءً على الطلب لمناطق المنطقة 1 / المنطقة 2.
س ما هي فئة غرف الأبحاث التي يمكنك تحقيقها؟
ج: يعتمد ذلك على فئة ISO المتفق عليها ومعدل تغيير الهواء وهواء المكياج. نحن نقوم بتوريد العلبة، والترشيح، والاكتناز والقنوات؛ يتم تحديد الطبقة ودرجة الحرارة والرطوبة والضغط أثناء الهندسة.
س هل نحتاج لشراء وحدة معالجة الهواء منك؟
أ ليس بالضرورة. يقوم العديد من العملاء بتزويد CTA / AHU والضواغط ولوحة المفاتيح الخاصة بهم. نحدد حجم الهواء والضغط والترشيح المطلوب ونسلم بيانات الواجهة.
س كم من الوقت يستغرق التسليم؟
تعتمد المهلة الزمنية على التكوين - عادةً عدة أشهر لخط مخصص بما في ذلك الهندسة والتصنيع واختبار المصنع والشحن. نحن نؤكد الجدول الزمني مع الاقتباس.
10طلب اقتراح
أرسل لنا الرسم أو الرسم التخطيطي للجزء الخاص بك، والسعة المستهدفة، ونظام الطلاء والمساحة الأرضية المتاحة. سيقوم فريقنا الهندسي بإرجاع تخطيط العملية وورقة المواصفات وعرض أسعار الميزانية - عادةً في غضون أيام عمل قليلة.
|
من الجيد أن نعرف نحن نقبل الاستفسارات باللغة الإنجليزية والفرنسية والألمانية والإسبانية والروسية والمزيد. نرحب بالرسومات والرسومات التخطيطية - غالبًا ما يكون التخطيط التقريبي كافيًا لبدء المناقشة الهندسية. |
فيديو
فيديو
فيديو
فيديو
|
|
