خط تحضير سطح اللحام المسبق الأوتوماتيكي

لمشعات المناشف وتجميعات الأنابيب الفولاذية

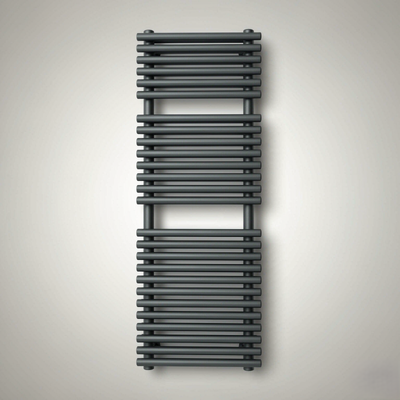

مشعاع المناشف، موديل 1200 × 500 مم — المنتج المعالج على هذا الخط

1. نظرة عامة على المنتج

هذا هو خط إعداد السطح الأوتوماتيكي الكامل لمشعات المناشف الفولاذية، والذي يتم تركيبه في أعلى فرن اللحام. فهو يزيل الزيت والصدأ وقشور المطاحن من العناصر الفولاذية - المجمعات والأنابيب - قبل وضع معجون اللحام ونحاس المبرد.

على عكس خط مسحوق الطلاء، هذا النظام لا يقوم بالطلاء. والغرض منه هو توفير سطح نظيف كيميائيًا وجاف تمامًا وخالي من الكلوريد بحيث يبلل معدن حشو النحاس المعدن الأساسي تمامًا وتكون الوصلة خالية من المسامية.

قرار التصميم الرئيسي — تتم معالجة العناصر قبل التجميع

يقوم الخط بمعالجة العناصر الفردية (مجمعين شبه بيضاويين + 26 أنبوبًا دائريًا لكل مشعاع) بدلاً من المشعاع المجمع. وهذا يجلب ثلاث مزايا:

·خط أقصر بكثير - يتم ضبط المقطع العرضي للنفق بواسطة عنصر، وليس بواسطة مجموعة 1200 مم؛

·كفاءة تنظيف أعلى - تصل المحاليل إلى كل سطح، بما في ذلك الجزء الداخلي من المقاطع المجوفة؛

·أوقات مكوث مرنة - يمكن إعطاء الأنابيب (الصدأ الخفيف) والمجمعات (الصدأ المتوسط ​​إلى الشديد) أوقات معالجة مختلفة في نفس الخط.

تكوين الخط النموذجي

خط غمر سلة الرفع الأوتوماتيكي. يتم تحميل العناصر بشكل مسطح في السلال، وتقوم رافعة علوية قابلة للبرمجة بنقل كل سلة عبر تسلسل الخزان، مما يمنح كل سلة وقتها الخاص في كل مرحلة.

2. المواصفات الفنية

الأرقام أدناه خاصة بالمشروع المرجعي (100 مشعاع/ساعة). تم تصميم كل قيمة حسب الطلب.

3. تسلسل العملية

تدفق العملية: إزالة الشحوم ← الشطف ← التخليل ← الشطف ← التعادل ← شطف DI ← التجفيف ← اللحام بالنحاس

بعد الخط: يتم تطبيق معجون اللحام مباشرة، ثم يدخل التجميع إلى فرن اللحام.

3.1 لماذا كل خطوة مهمة بالنسبة لجودة اللحام بالنحاس

·الزيت المتبقي على السطح يمنع ترطيب معدن الحشو - إزالة الشحوم ليست اختيارية؛

·يجب إزالة بقايا الكلوريد الناتجة عن تخليل الهيدروكلوريك بالكامل، وإلا سيكون المفصل معيبًا؛

·يتحول الماء المحبوس داخل الأنابيب أو المجمعات إلى بخار داخل فرن اللحام ويسبب المسامية - ولهذا السبب تم تصميم مناطق التنقيط والتجفيف الكامل، ولم تتم إضافتها كفكرة لاحقة؛

·يمكن أن يصدأ الفولاذ العاري في غضون ساعات، لذلك يجب أن يكون التجفيف كاملاً ويتم تطبيق اللصق مباشرة بعد الخط.

4. التعامل مع العناصر

انهيار العنصر | سلة مع الميل

تفصيل العناصر (موديل 1200 × 500)

تصميم السلة والرف

·يتم وضع العناصر بشكل مسطح في السلال، ولا يتم تعليقها عموديًا. عند عمق 1800 ملم، يجب أن يكون عمق الخزان العمودي حوالي 2.4 مترًا؛ تحتاج السلة المسطحة إلى حوالي 0.8 متر فقط.

·تحمل السلال العناصر بزاوية تبلغ حوالي 10-15 درجة بحيث يدخل المحلول ويصرف بالكامل من المقاطع المجوفة.

·يمكن إضافة التذبذب ودوران الخزان لتجديد المحلول داخل المجمعات - وهذا ما يزيل الصدأ فعليًا من الداخل، وليس وقت غمر أطول.

·يمكن تخصيص أوقات بقاء مختلفة للسلال المختلفة من خلال برنامج الرفع، بحيث تتم معالجة كل من الأنابيب والمجمعات تمامًا حسب المدة التي تحتاجها.

5. تخطيط الخط

خط غمر سلة الرفع الأوتوماتيكي - تسلسل الخزان مع الرافعة العلوية وفرن التجفيف النهائي

تم تطبيق مبادئ التخطيط

·تدفق المواد في اتجاه واحد - التحميل من أحد الطرفين، والتفريغ من الطرف الآخر، بدون تراجع؛

·مناطق العزل بين المراحل الكيميائية تمنع التلوث المتبادل: القلوية المنقولة إلى خزان الحمض تعمل على تحييده، والحمض المحمول إلى خزان الشطف يسبب صدأًا سريعًا؛

·الشطف ذو التدفق المعاكس — تدخل المياه العذبة عند الشطف النهائي وتتدفق للخلف، مما يقلل من استهلاك المياه إلى حوالي 0.8-1.5 متر مكعب/ساعة؛

·تتوفر تخطيطات مستقيمة أو على شكل حرف U أو على شكل حرف L لتناسب مساحة الأرضية المتاحة؛

·الوصول إلى الصيانة وممرات FRP وأبواب الفحص المصممة في كل خزان.

المرافق المطلوبة (مشروع مرجعي)

6. النتيجة

العناصر الفولاذية قبل وبعد المعالجة المسبقة بالنحاس - تمت إزالة الصدأ وكشف المعدن اللامع

7. مرجع المشروع

ملاحظة للنشر: تأكد مع العميل قبل نشر اسم شركته. إذا لم يتم الحصول على الموافقة، استخدم الصياغة أعلاه.

7.1 ما طلبه العميل

·معالجة العناصر قبل التجميع، لتقصير الخط وزيادة كفاءة التنظيف؛

·أوقات بقاء مختلفة للأنابيب ذات الصدأ الخفيف والجامعات شديدة الصدأ؛

·رفوف أو سلال تسمح للمحلول بالوصول والتصريف من داخل المقاطع المجوفة؛

·مراقبة الموصلية للشطف النهائي مع حد محدد، قبل تطبيق معجون اللحام؛

·خيار الغمر محفوظ في العرض لمرحلة التخليل.

8. لماذا كوات تك؟

9. التطبيقات

يتم استخدام نفس مفهوم الخط لأي مجموعة فولاذية ملحومة أو ملحومة أو مطلية وتحتاج إلى سطح نظيف كيميائيًا مسبقًا:

·مشعات المناشف ومشعات التدفئة - المجمعات والأنابيب والرؤوس قبل اللحام بالنحاس؛

·تجميعات الأنابيب الفولاذية - إطارات الأثاث، والمبادلات الحرارية، وملفات المكثف؛

·مكونات السيارات وأنظمة التدفئة والتهوية وتكييف الهواء – تجميعات الأنابيب والرؤوس قبل اللحام بالنحاس؛

·تصنيع الفولاذ العام – كمرحلة المعالجة المسبقة قبل طلاء المسحوق أو الطلاء السائل.

10. الأسئلة المتداولة

س: هل هذا خط طلاء مسحوق؟

لا، إنه خط تحضير سطح اللحام المسبق. ينظف ويجفف العناصر الفولاذية. لا يتم تطبيق أي مسحوق أو طلاء. إذا كنت بحاجة أيضًا إلى خط طلاء مسحوق بعد اللحام بالنحاس، فإننا نقوم بتصميمه وتوريده كخط منفصل.

س: نفق الرش أو خزانات الغمر – ما الذي تنصحني به؟

لهذا التطبيق نوصي الغمر. يحتاج الصدأ الشديد على المجمعات إلى دقائق من التلامس، كما يجب ترطيب الجزء الداخلي من المقاطع المجوفة، ولا يمكن للرذاذ القيام بأي من الأمرين بشكل موثوق. يمكننا أن نقتبس نسخة الرش للمقارنة.

س: هل الغمر يعني الغمر الكهربائي؟

لا، نقصد الغمس الكيميائي البسيط بدون تيار كهربائي. يحتاج الغمر الكهربائي إلى مقوم وأقطاب كهربائية، ويكلف أكثر بكثير، ونحن لا نوصي به كتصميم أساسي.

س: هل يمكن للأنابيب والمجمعات أن يكون لها أوقات معالجة مختلفة؟

نعم. هذه هي الميزة القياسية لخط الرفع - حيث يقوم البرنامج بتعيين وقت سكون لكل سلة، بحيث يتم التعامل مع كل من الأنابيب والمجمعات تمامًا حسب المدة التي يحتاجون إليها.

س: كيف يمكنك إيقاف بقاء الصدأ داخل المجمعات؟

تحمل السلال العناصر بزاوية بحيث يدخل المحلول ويصرف، ونوفر دوران الخزان وتذبذب السلة لتجديد المحلول داخل الملف. الغمر لفترة أطول وحده لا يحل المشكلة.

س: ما هو الحمض الذي يجب أن نستخدمه: الهيدروكلوريك أم الفوسفوريك؟

كلاهما يعمل. مع حمض الهيدروكلوريك، يجب أن تكون الخزانات PP أو FRP والمبادلات الحرارية PTFE أو الجرافيت - لا يمكن استخدام الفولاذ المقاوم للصدأ. يسمح حمض الفوسفوريك بخزانات الفولاذ المقاوم للصدأ ويترك طبقة خفيفة مضادة للصدأ. وسوف نقتبس لتفضيلاتك.

س: ما هي المرافق التي يحتاجها الخط؟

بالنسبة للمشروع المرجعي: ما يقرب من 200 كيلوواط من الطاقة المركبة (أو حوالي 105 كيلوواط مع مجفف يعمل بالغاز بالإضافة إلى ما يقرب من 12 متر مكعب / ساعة من الغاز الطبيعي)، و0.8-1.5 متر مكعب/ساعة من مكونات الماء، وماء منزوع الأيونات للشطف النهائي، و6-8 بار هواء مضغوط للأجهزة، واستخراج الضباب الحمضي باستخدام جهاز غسل.

س: هل يمكن تشغيل الخط باستخدام المواد الكيميائية التي نشتريها محليًا بالفعل؟

نعم. نقوم بتصميم الخط حول المنتجات والمعلمات الموجودة لديك. يمكننا أيضًا توفير الكيمياء المكافئة إذا كنت تفضل ذلك.

س: هل تقومون بتوريد جهاز تنقية الدخان وتحييد النفايات السائلة؟

كلاهما متاح. سنقوم بتزويدها إذا لزم الأمر، أو تصميم نقاط الاتصال والسماح للمقاول المحلي الخاص بك ببنائها - أيهما تفضل.

س: ما هو وقت التسليم؟

عادةً ما يستغرق الأمر من 8 إلى 14 أسبوعًا من تاريخ الطلب إلى التسليم، اعتمادًا على التكوين، بالإضافة إلى التثبيت والتشغيل. سنذكر جدولًا زمنيًا ثابتًا مع عرض الأسعار.

س: هل تقدمون التثبيت والتدريب؟

نعم. نحن نقدم الإشراف على التركيب، والتشغيل، وتدريب المشغلين، ويمكننا أن نعرض إما كعنصر منفصل أو مضمن في الحزمة.
