| موك: | 1 |
| السعر: | USD6000-USD12000/SET |
| التعبئة والتغليف القياسية: | مع فيلم منتظم والكرتون |
| فترة التسليم: | بعد 15 يومًا من الإيداع |
| طريقة الدفع: | تي/تي |
| القدرة على التوريد: | 30 مجموعة / شهر |
إن CoatTech KT-PQ-III-PLUS عبارة عن كابينة رش صناعية للخدمة الشاقة وموفرة للمساحة وتتميز بعادم كامل للجدار الجانبي وألواح الصوف الصخري المقاومة للحريق A1 وإضاءة مقاومة للانفجار IP65. مثالية لتركيبات حظيرة الطائرات ذات الأرضية المتدفقة.الكلمات الرئيسية المستهدفة:كابينة طلاء جانبية، كابينة رش مقاومة للانفجار، كابينة طلاء الصوف الصخري، كابينة رش الأرضيات الصناعية، معدات طلاء الفولاذ الثقيل، قاعة ترشيح المركبات العضوية المتطايرة.
الكوات تيك KT-PQ-III-PLUSهي كابينة رش صناعية متخصصة تم تصميمها للمنشآت التي تواجه قيودًا صارمة على الارتفاع وقواعد صارمة للسلامة من الحرائق. مع مساحة عمل داخلية عالية الكفاءة4700 × 4000 × 3000 ملم، يتخلى هذا النموذج عن متطلبات التنقيب التقليدية عن طريق استخدام تقنية متقدمةالسحب الجانبيتصميم تدفق الهواء.
يتيح ذلك للمقصورة أن تستقر تمامًا مع أرضية المصنع الموجودة لديك، مما يؤدي إلى التخلص من المنحدرات الخطيرة ويجعل تحميل المصنوعات الفولاذية الثقيلة أمرًا سهلاً. تم تصميمه خصيصًا للبيئات الصناعية عالية المخاطر، ويتميز بقدرات الرش النقي بدون احتراق، مما يجعله الخيار الأول لمقاولي EPC وحظائر تصنيع المعادن في جميع أنحاء الشرق الأوسط والعالم.
يحدد نظام التهوية كفاءة استخلاص رذاذ الطلاء والنظافة القصوى لبيئة العمل الخاصة بك.
1. قاعة عادم الجدار الجانبي:لقد قمنا بدمج عادم عالي التحمل بجدار جانبي يبلغ 1000 مم (صندوق التجميع). يؤدي هذا إلى سحب رذاذ الطلاء أفقيًا وأسفل، مما يوفر تدفقًا موحدًا للهواء دون الحاجة إلى حفرة مدنية مكلفة.
2. توافق الأرضية المسطحة:نظرًا لأن العادم يتم التحكم فيه من خلال الجدران الجانبية، تظل أرضية المصنع مسطحة تمامًا (بدون منحدرات أو درجات)، مما يسمح للرافعات الشوكية والآلات الثقيلة بالتحرك بأمان.
3. تدفق الهواء عالي الحجم:مدعوم بمروحتي سحب مركزيتين بمدخل مزدوج بقدرة 3 كيلو وات ومروحة عادم قوية بقدرة 7.5 كيلو وات، مما يوفر طاقة هائلة20,000 متر مكعب/ساعةتدفق الهواء للحفاظ على بيئة الرش البكر.
يؤثر نظام الترشيح القوي بشكل مباشر على خلو الطلاء النهائي من العيوب ويضمن الامتثال البيئي الصارم.
ترشيح بيئي ذو 4 مراحل:
1. تناول التصفية المسبقة:EN 779 Class G3 يلتقط الغبار الكبير المحمول بالهواء.
2. مرشح السقف:يضمن الفلتر اللاصق ثلاثي الأبعاد ذو الكفاءة العالية (EN 779 Class F5) وصول الهواء النظيف تمامًا إلى قطعة العمل الخاصة بك فقط.
3. توقف طلاء الألياف الزجاجية:يتم تركيبه مباشرة على اللوحة الجانبية وخزانة العادم (EN 779 G3) لاحتجاز جزيئات الطلاء الثقيلة.
4. مرشح حبيبات الكربون النشط:يمتص بشكل فعال المركبات العضوية المتطايرة الضارة والبنزين والزيلين من غاز العادم قبل إطلاقه في الغلاف الجوي.
في مجال الطلاء الصناعي، لا تعد الحماية من الحرائق والانفجارات خيارًا، بل هي خلاصة الأمر.
1. العلبة المقاومة للحريق من الفئة A1:تم بناء المقصورة بأكملها (الجدران والسقف) من 75 ملم و 50 ملم من القوة العاليةألواح الصوف الصخري (الصوف المعدني).(كثافة 120 كجم/م3). تضمن هذه الألواح غير القابلة للاحتراق الامتثال الصارم لقوانين الدفاع المدني والسلامة من الحرائق الدولية.
2.IP65 الإضاءة المقاومة للانفجار:مُجهز بـ 40 وحدة من أنابيب T8 LED المخصصة الموجودة في صناديق إضاءة مقاومة للانفجار ومُحكمة الغلق تمامًا ومصنفة IP65، مما يوفر ≥ 1000 LUX من الإضاءة الآمنة والرائعة.
3. البنية التحتية للتحكم الآمن:في حين أن صندوق التحكم الرئيسي قياسي، فإن جميع الإضاءة الداخلية تستخدم أسلاك مقاومة للانفجار، وقنوات مرنة، وصناديق تحكم مقاومة للانفجار.
تفاصيل المواصفات
| المعلمة / المكون | تفاصيل المواصفات |
| المعلمة / المكون | تفاصيل المواصفات |
| نموذج المنتج | KT-PQ-III-PLUS الإصدار 2 |

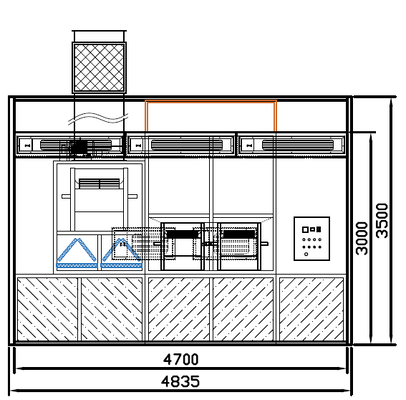

| الأبعاد الداخلية | 4700 × 4000 × 3000 مم (الطول × العرض × الارتفاع) |
| الأبعاد الخارجية | 4835 × 5500 × 3500 مم (الطول × العرض × الارتفاع) |
| الهواء العادم المكتمل | مثبتة على الجدار الجانبي بارتفاع 1000 ملم. مصنوعة من أنابيب مربعة مقاس 50 × 50، ومختومة بألواح الصوف الصخري من الخارج، ومزودة بمرشحات من الألياف الزجاجية من الداخل. |
| الباب الرئيسي | حجم الافتتاح: 3000 × 2900 مم (العرض × الارتفاع). باب من الصفائح المعدنية المنحنية بإطار أنبوبي مربع وحشوة أساسية من البولي يوريثان، ومجهز بنوافذ مراقبة من الزجاج المقسى. قوة إجمالية عالية، سهلة الفتح والإغلاق. |
| باب الموظفين | لا أحد. يتم تثبيت الصفيحة الوسطى للباب الرئيسي بدون مزلاج وتعمل كباب عمل. |
| لوحات الحائط | ألواح جدران من الصوف الصخري المعزول عالي القوة. العرض الفعال: 1150 ملم, السمك الإجمالي: 75 ملم. صفائح فولاذية بيضاء اللون بسمك 0.6 مم على كلا الجانبين، مملوءة بقلب من الصوف الصخري بوزن 120 كجم/م3. التصنيف العام لمقاومة الحريق: الفئة A1. |
| ألواح السقف | ألواح سقف من الصوف الصخري المعزول عالي القوة. العرض الفعال: 1150 ملم, السمك الإجمالي: 50 ملم. صفائح فولاذية بيضاء اللون بسمك 0.6 مم على كلا الجانبين، مملوءة بقلب من الصوف الصخري بوزن 120 كجم/م3. التصنيف العام لمقاومة الحريق: الفئة A1. |
| نظام الإضاءة | الإضاءة العلوية (صفين): 6 مجموعات × 4 قطع = 24 قطعة من أنابيب 22 وات. الإضاءة الجانبية (صفين): 4 مجموعات × 4 قطع = 16 قطعة من أنابيب 8 واط. أنابيب T8 LED مخصصة لكبائن الطلاء. صناديق إضاءة مقاومة للانفجار IP65. الإضاءة ≥ 1000 لوكس. |
| الجلسة المكتملة (غرفة الضغط الثابت) | الحجم: 4700 × 4000 × 500 مم (الطول × العرض × الارتفاع). قوس دعم أنبوب مربع. يتميز الجزء السفلي بإطار مرشح من الصفائح المعدنية المطلية بالمسحوق وشبكة دعم للمرشح العلوي. |
| وحدة مجلس الوزراء | خزانة ملحومة بأنبوب مربع، موضوعة على الجانب الأيسر. |
| خزانة الهواء المدخول | وحدتان من مراوح الطرد المركزي ذات المدخل المزدوج ذات الدوار الخارجي. قوة المحرك الواحد: 3 كيلو وات. موديل المروحة: YDW-4.5AL1. إجمالي تدفق الهواء: 20,000 متر مكعب/ساعة؛ سرعة الهواء بدون تحميل: 0.35 م/ث. مجهزة بمخمد السحب الكهربائي القابل للتعديل من Belimo. |
| خزانة هواء العادم | 1 وحدة من مروحة الطرد المركزي ذات المدخل المزدوج، مدفوعة بالحزام. قوة المحرك الواحد: 7.5 كيلو واط. موديل المروحة: TAE-500H. إجمالي تدفق الهواء: 20,000 متر مكعب/ساعة. إجمالي ضغط المروحة > 700 باسكال. مجهزة بمخمد عادم يدوي/كهربائي قابل للتعديل. |
| نظام الترشيح | 1. الفلتر المسبق للسحب: EN 779 فئة G3. |
| 2. مرشح السقف (الكفاءة العالية): لاصق ثلاثي الأبعاد كامل العمق؛ إن 779 فئة F5. | |
| 3. مرشح إيقاف طلاء الألياف الزجاجية: يتم تثبيت الطبقة الأولى على جدار الجدار الجانبي، والطبقة الثانية في الجزء السفلي من خزانة العادم. أخضر على جانب الريح، وأبيض على جانب الريح؛ إن 779 فئة G3. | |
| 4. مرشح حبيبات الكربون النشط: يمتص البنزين والزيلين من غاز العادم. | |
| نظام التحكم | صندوق التحكم: المرحلات القياسية وأزرار التحكم. الوظائف: الرش، مفتاح الإضاءة، إنذار الخطأ، الطاقة، مفتاح إيقاف الطوارئ، قياس الضغط. (ملاحظة: صندوق التحكم غير مقاوم للانفجار؛ تستخدم الإضاءة أسلاكًا مقاومة للانفجار، وقنوات مرنة مقاومة للانفجار، وصناديق تحكم مقاومة للانفجار). |
| نظام مجاري الهواء | تتضمن 12 قناة عادم مستقيمة (700 × 700 × 1000 مم)، ومرفق واحد بزاوية 90 درجة، ومرفق واحد بزاوية 45 درجة. |
| خط أنابيب الهواء المضغوط | مجموعة واحدة من أنابيب الهواء المضغوط المصنوعة من الفولاذ المقاوم للصدأ DN20، مجهزة بموصلين سريعين (واحد على الجانب الأيسر والآخر على الجانب الأيمن) لتشغيل مسدس الرش المرن. |
| نظام التعليق المحمول | مجموعة واحدة من أنظمة التعليق المتنقلة المثبتة على السقف مع قضبان شديدة التحمل. سعة الحمولة الإجمالية: 100 كجم. مصممة للتعليق والمعالجة الفعالة للأجزاء الصناعية الصغيرة. |
| إجمالي الطاقة | 9 كيلو واط |
| الوثائق متضمنة | 1. دليل الصيانة، مخطط الدائرة، شهادة المطابقة، وقائمة التعبئة. |
| 2. مرفق رسومات المعدات ثلاثية الأبعاد. | |
| الضمان والملاحظات | 1. ضمان لمدة عامين. يوفر المورد خدمة مجانية لمشاكل جودة المعدات خلال فترة الضمان؛ يتم توفير الخدمة المدفوعة بعد انتهاء الضمان. |
| 2. لا يشمل الضمان المواد الاستهلاكية (أنابيب الإضاءة والمرشحات) والأضرار التي يسببها الإنسان. |
1. نظام التعليق المحمول:تعظيم الإنتاجية الخاصة بك. تم تعزيز السقف بنظام سكك حديدية متنقل مثبت على السقف قادر على دعم ما يصل إلى100 كجم، مثالية لرش الأجزاء والملحقات الصناعية الصغيرة بكفاءة.
2. خط أنابيب الهواء المضغوط المتكامل:يأتي بشكل قياسي مع خط أنابيب الهواء المضغوط المصنوع من الفولاذ المقاوم للصدأ DN20 والذي يتميز بموصلات سريعة على كلا الجانبين الأيسر والأيمن لتشغيل مسدس الرش بسلاسة.
3. الوصول المخصص للصيانة:تم تصميم التخطيط بذكاء مع مسار واضح للوصول إلى الصيانة، مما يسمح للفنيين لديك بفحص الأنظمة الكهربائية واستبدال المرشحات بشكل آمن ومريح.
تم تصميم KT-PQ-III-PLUS V2 خصيصًا من أجل:
1. حظائر الطائرات محدودة الارتفاع:المرافق ذات الخلوص العلوي المنخفض (على سبيل المثال، تحت خطوط رشاشات الحريق).
2. تصنيع المعادن الثقيلة والصلب:عندما تتطلب المكونات الثقيلة وصولاً مناسبًا للرافعة الشوكية من مستوى الأرض دون منحدرات.
3.المناطق التنظيمية الصارمة:المناطق التي تتطلب مواد مقاومة للحريق من الدرجة الأولى ومعدات كهربائية مقاومة للانفجار (تحظى بشعبية كبيرة في المناطق الصناعية في الإمارات العربية المتحدة والشرق الأوسط).
4.عمليات الرش النقي:المنشآت التي تستخدم الطلاءات الصناعية التي يتم تجفيفها بالهواء ولا تتطلب أنظمة خبز حرارية متكاملة.
س 1: هل أحتاج إلى حفر حفرة أساس لهذه الكابينة؟
ج:لا، يستخدم KT-PQ-III-PLUS فتحة عادم جانبية (سحب جانبي سفلي). يتم وضع الكشك بالكامل على الأرضية الخرسانية المسطحة الموجودة لديك، مما يوفر عليك تكاليف الهندسة المدنية الهائلة ويسمح بدخول المعدات بسلاسة.
سؤال 2: هل تلبي هذه الكابينة معايير السلامة من الحرائق الصارمة في الشرق الأوسط؟
ج:قطعاً. لقد استبدلنا رغوة EPS القياسية بعزل الصوف الصخري 120 كجم/م3، مما منح الكابينة تصنيف مقاومة الحريق من الفئة A1. بالإضافة إلى الإضاءة المقاومة للانفجار IP65، فقد تم تصميمها لاجتياز فحوصات السلامة المحلية الصارمة.
Q3: لدينا مزيج من الإطارات الفولاذية الضخمة والأجزاء الأصغر. هل يمكن لهذا الكابينة التعامل مع كليهما؟
ج:نعم. يمكن دحرجة الإطارات الكبيرة مباشرة على الأرضية المسطحة، في حين يمكن تعليق الأجزاء الأصغر من نظام التعليق المحمول المثبت على السقف بوزن 100 كجم، مما يسمح بمعالجة الدفعات المتنوعة للغاية.
س 4: كيف يمكننا توصيل بنادق الرش الخاصة بنا؟
ج:تشتمل الكابينة على خط أنابيب هواء مضغوط مصنوع من الفولاذ المقاوم للصدأ DN20 مثبت مسبقًا مع موصلات سريعة مزدوجة (يسار ويمين)، وجاهز للربط بمصدر الهواء الرئيسي في المصنع.
رابط فيديو اليوتيوب اضغطhttps://youtube.com/shorts/gmeL3h8y6Po
