| موك: | 1 |
| السعر: | USD6000-USD12000/SET |
| التعبئة والتغليف القياسية: | مع فيلم منتظم والكرتون |
| فترة التسليم: | بعد 15 يومًا من الإيداع |
| طريقة الدفع: | تي/تي |
| القدرة على التوريد: | 30 مجموعة / شهر |
قوانغتشو، الصين—شركة CoatTech للمعدات الذكية المحدودة، الشركة الرائدة عالميًا في حلول طلاء الأسطح والتشطيب الذكية، أعلنت رسميًا عن الإصدار العالمي لمنتجهاسلسلة CT-PQ-I-PLUS. تم تصميم CT-PQ-I-PLUS خصيصًا لمصنعي الأثاث الخشبي والخزائن والأبواب المعمارية الراقية، وهو يجمع بين الخدمة الشاقةحجيرة رش ستارة الماء SS304بدقةغرفة تجفيف الهواء الساخن، مما يضع معيارًا جديدًا للتشطيب السائل الخالي من الغبار ومستوى التصدير.
نظرًا لأن أسواق الأثاث العالمية تتطلب تشطيبات خالية من العيوب، خاصة تلك المعقدةطلاءات PU، وأكريليك، وطلاءات مائية صديقة للبيئة- تعاني أجهزة الرش التقليدية من التعامل مع الرش الزائد وعدم الكفاءة الحرارية. السي تي-بي كيو-آي-بلستم تصميمها لحل هذه التحديات من خلال الهندسة المعمارية الديناميكية لتدفق الهواء المصممة خصيصًا وأنظمة الترشيح عالية الكفاءة.
البناء خالية من التآكل: يتم تصنيع الستارة المائية بعرض 3000 ملم بالكامل من1.5 ملم من الفولاذ المقاوم للصدأ درجة 304، والقضاء على مخاطر الصدأ والتآكل المرتبطة بالتشطيبات المائية.
>95% معدل التقاط الرذاذ الزائد: مجهزة بمضخة مضمنة عمودية مقاومة للانفجار (سعة 20 متر مكعب / ساعة) لإنشاء جدار مائي مستمر، بالإضافة إلى ترشيح هواء متعدد الطبقات (مرشح مسبق لسحب G3 + مرشح لاصق للسقف كامل العمق F5).
مبخرة ديزل ريلو ايطالية: مقترن بAISI 304 مبادل حراري من الفولاذ المقاوم للصدأتوفر تسخينًا سريعًا من20 درجة مئوية إلى 70 درجة مئوية في 10-15 دقيقة فقط.
التوزيع الحراري الموحد: مراوح إعادة تدوير الطرد المركزي ذات الحجم الكبير (10000 م³/ساعة، 100 تغيير هواء/ساعة) تحافظ على تجانس صارم لدرجة الحرارة±3 درجة مئويةمنع التشقق الحراري على أبواب الخشب الصلب و MDF.
سيمنزبراند وABB الهندسة المعمارية: يسيطر عليها أسيمنز براند PLC + شاشة تعمل باللمس HMIمقترنًا بـمحركات التردد المتغير ABB (VFDs)لجميع المحركات.
قفل الأمان الإلزامي: يتميز بنظام تعشيق ذكي يتطلب تفعيل مضخة المياه قبل رش الطلاء، مما يحمي العمال ويقلل من تآكل المعدات.
السكك الحديدية الناقلة جاهزة: تم تصميمها مسبقًا بفتحات مسار الباب العلوي للتكامل بسلاسة مع أنظمة النقل العلوية أو الأرضية.
يأتي إطلاق سلسلة CT-PQ-I-PLUS في أعقاب النشر المخصص الناجح لـمجموعة أنا للأثاث، مصدر رئيسي للأثاث ومقره في الإسكندرية، مصر.
تحدي العميل: يحتاج العميل إلى ترقية خط الإنتاج الخاص به لإنتاج أبواب وأثاث خشبي من فئة التصدير باستخدام طلاء PU والدهانات المائية. لقد تطلبوا بيئة خالية من الغبار مع إبقاء تكاليف استهلاك الطاقة المحلية تحت السيطرة في شمال إفريقيا.

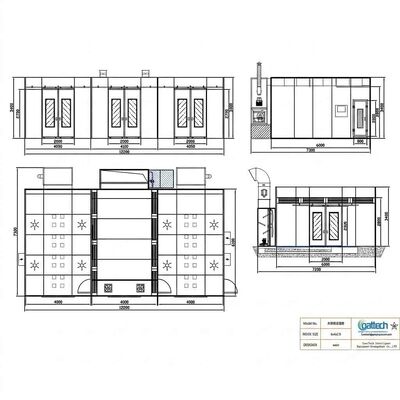

حل CoatTech: تم تصميم CoatTech أتخطيط وحدات 3 غرف(إجمالي المساحة: 12.2 م × 7.3 م) مع أبعاد عمل واضحة للكابينة الفردية6000 × 4000 × 2800 ملم. من خلال التوصية بموقد وقود الديزل بدلاً من التدفئة الكهربائية، خفضت شركة CoatTech تكاليف تشغيل الطاقة الحرارية للعميل بمقدارأكثر من 40%.
نتيجة: حققت المنشأة الامتثال الكامل لمعايير التشطيب السطحي للتصدير الأوروبية، وعدم التلوث بالغبار، وتقليل فترات التجفيف الإجمالية.
للتقييم الهندسي والمقارنة الفنية، المعلمات الأساسية للكوات تيك CT-PQ-I-PLUSالخط مفصل أدناه:
| الميزة / المكون | كابينة رش ستارة الماء | كشك تجفيف الهواء الساخن |
| رمز النموذج | CT-PQ-I-PLUS (وحدة الرش) | CT-PQ-I-PLUS (وحدة المعالجة) |
| الأبعاد الداخلية (الطول × العرض × الارتفاع) | 6,000 × 4,000 × 2,800 ملم | 6,000 × 4,000 × 2,900 ملم |
| فتح الباب الرئيسي | 2000 × 2700 مم (مع فتحة السكة) | 2000 × 2700 مم (مع فتحة السكة) |
| لوحات الحائط والسقف | ألواح ساندويتش من الصوف الصخري مقاس 50 مم (فولاذ PPGI) | ألواح ساندويتش من الصوف الصخري مقاس 50 مم (فولاذ PPGI) |
| معدل تدفق الهواء | 18,000 متر مكعب/ساعة (مراوح محورية مزدوجة مقاومة للانفجار) | 10,000 متر مكعب/ساعة (مروحة تدوير الطرد المركزي) |
| وسيلة التدفئة / المصدر | غير متوفر (الرش المحيط) | شعلة الديزل Riello G20 (مبادل حراري 304 SS) |
| أداء المعالجة | لا يوجد | 20 درجة مئوية ➔ 70 درجة مئوية في 10-15 دقيقة (±3 درجة مئوية موحدة) |
| مستوى الترشيح | EN 779 فئة G3 (المدخل) + F5 (السقف) | EN 779 فئة G3 (مرشح الأرضية من الألياف الزجاجية) |
| شدة الإضاءة | ≥ 850 LUX (IP54 LED مقاوم للانفجار) | ≥ 450 LUX (مؤشر LED مقاوم لدرجة الحرارة العالية) |
| الضوابط الكهربائية | سيمنز براند PLC + HMI، ABB VFDs | سيمنزبراند PLC + HMI، ABB VFDs |
| إجمالي قوة المحرك | 6.2 كيلو واط (380 فولت / 50 هرتز ثلاثي الطور) | 4.0 كيلو واط (380 فولت / 50 هرتز ثلاثي الطور) |
| ضمان | تغطية كاملة لمدة 24 شهرًا | تغطية كاملة لمدة 24 شهرًا |
تقدم شركة CoatTech Intelligent Equipment خدمات هندسية كاملة متكاملة، بما في ذلك تصميم تخطيط المصنع ثلاثي الأبعاد، وتخطيط الأساس، والأبعاد المخصصة، والخدمات اللوجستية للشحن (FOB/CIF)، والإشراف العالمي على التركيب في الموقع.
