| موك: | 1 |
| سعر: | USD8000-USD1200/SET |
| التعبئة والتغليف القياسية: | مع فيلم منتظم والكرتون |
| فترة التسليم: | بعد 15 يومًا من الإيداع |
| طريقة الدفع: | تي/تي |
| القدرة على التوريد: | 30 مجموعة / شهر |
مرحباً يا رفاق، دعونا نواصل تقسيم هذا المشروع إلى 4 مشاريع فرعية هنا، هذا هو المشروع الفرعي الثاني الحالي
مشروع خط إنتاج كامل لمعالجة الغمر المسبق لمكونات مكيف الهواء والطلاء بالمسحوق
مرجع الوثيقة: CTI-EXP-2026-ACPC
تاريخ: 28 أغسطس 2026
إشعار للعملاء العالميين: يقدم هذا الاقتراح التفاصيل الكاملة للمواصفات الفنية، وسير العمل، وهندسة النظام، وإرشادات السلامة، ونطاق التوريد القياسي لمصنع طلاء بالمسحوق صناعي مؤتمت/شبه مؤتمت مصمم للمرفقات والمكونات المعدنية لمكيفات الهواء.
المشروع 2
عندما صممنا خط الطلاء بالمسحوق هذا من النوع الدفعي لمرفقات مكيفات الهواء، لم تكن مشكلتنا الرئيسية هي الوصول إلى علامة المعالجة عند 200 درجة مئوية فحسب، بل كانت معرفة كيفية إيقاف سحب الماء بين خزانات السيلان ذات المراحل الأربع وفرن التجفيف بالرطوبة. إذا سبق لك التعامل مع الصدأ السريع على الإطارات الفولاذية الثقيلة (تصل إلى 300 كجم مع معلقات مزدوجة)،
فأنت تعلم أن المواصفات القياسية لا تكفي. انتهى بنا الأمر إلى الجمع بين حلقة أحادية علوية وعربات نقل أرضية حتى لا يكسر العمال ظهورهم في نقل الألواح التي يبلغ طولها 3.8 متر.
أدناه هو التفصيل الهندسي الدقيق للإعداد الذي نبنيه ونشحنه في حاويات 40HQ قياسية - لا يوجد حشو، فقط معلمات فنية خام ومواصفات تصنيع حقيقية
مصمم لإزالة الزيوت السطحية بالكامل، والحفر، وتخميل السيلان لضمان التصاق ممتاز للطلاء وأداء طويل الأمد ضد التآكل.
|
المعلمات |
المواصفات
|
|
سعة المعالجة / السرعة |
معدل المعالجة المصمم: 10 دقائق / معلق (معدل الدفعة) |
|
البعد الكلي (النظام) |
طول 8.5 متر × عرض 4.6 متر × ارتفاع 3.5 متر |
|
أبعاد الخزان الفردي |
طول 4.5 متر × عرض 2.0 متر × ارتفاع 3.5 متر (4 وحدات خزان فردية) |
|
مادة اللوح الداخلي |
لوح فولاذي مقاوم للصدأ SUS304 / SUS201 بسماكة 3.0 مم، لحام سلس |
|
الإطار الهيكلي الخارجي |
أنبوب فولاذي مربع 100 مم × 100 مم × 3.0 مم، هيكل قوي التحمل |
|
تكوينات الخزان |
الخزان 1: إزالة الشحوم | الخزان 2: شطف 1 | الخزان 3: تخميل السيلان | الخزان 4: شطف 2 |

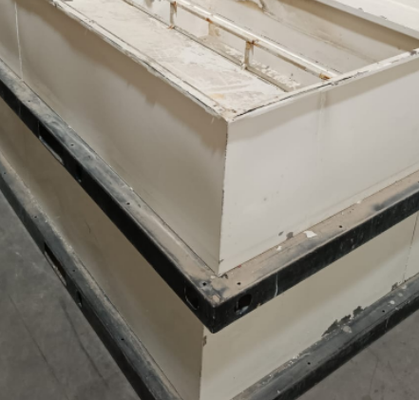

يزيل بسرعة الرطوبة المتبقية على قطع العمل بعد الشطف لتحضير السطح المعدني لالتصاق المسحوق دون صدأ سريع.
|
المعلمات |
المواصفات
|
|
الأبعاد الداخلية / الخارجية للفرن |
طول 4.5 متر × عرض 3.09 متر × ارتفاع 3.8 متر (الغلاف الخارجي) |
|
الإنشاء الهيكلي |
هيكل عزل من نوع جسر ألواح ساندويتش معيارية. اللوح الداخلي: فولاذ مجلفن 0.7 مم؛ اللوح الخارجي: فولاذ مطلي بالألوان 0.6 مم (أبيض) |
|
العزل الحراري |
صوف صخري عالي الكثافة 120 مم (الكثافة: 100-110 كجم/م³)، مع حشو من الصوف السيليكاتي الألومني عند اللحامات. درجة حرارة السطح ≤ درجة حرارة المحيط + 10 درجة مئوية |
|
مصدر التسخين والسعة |
عنصر تسخين كهربائي (أنابيب تسخين SS بزعانف، 2 كيلو واط × 42 قطعة = 84 كيلو واط إجمالي الطاقة) |
|
نظام إعادة تدوير الهواء |
دوران هواء ساخن قسري من السحب العلوي والإمداد السفلي عبر مروحة طرد مركزي عالية الحرارة بقوة 5.5 كيلو واط (مكره 16Mn، محرك من النوع C) |
|
المعلمات الحرارية للتجفيف |
درجة حرارة التشغيل: 120 درجة مئوية ~ 160 درجة مئوية | وقت التسخين: 25 درجة مئوية إلى درجة الحرارة المستهدفة ≤ 40 دقيقة | استهلاك الطاقة: ~84 كيلو واط ساعة |
فرن خبز عالي الحرارة مصمم لصهر وتدفق وتشابك طلاءات المسحوق المتصلبة حرارياً لتشكيل غلاف واقٍ موحد.
|
المعلمات |
المواصفات
|
|
أبعاد غلاف الفرن |
طول 4.5 متر × عرض 3.09 متر × ارتفاع 4.1 متر |
|
مواصفات لوحة الهيكل |
ألواح معيارية قابلة للتفكيك؛ لوح داخلي مجلفن 0.7 مم / لوح خارجي مطلي بالألوان 0.6 مم / لوح صوف صخري 120 مم (100 كجم/م³) |
|
الباب والتشطيب الحواف |
أبواب مزدوجة الفتح (جناحان) مع شريط إغلاق مطاطي سيليكوني عالي الحرارة من النوع P؛ تغليف زاوية خارجية من الفولاذ المدلفن على البارد 1.2 مم بلون أزرق سماوي |
|
مصدر التسخين والسعة |
عناصر تسخين كهربائية (أنابيب تسخين بزعانف، 2 كيلو واط × 54 قطعة = 108 كيلو واط إجمالي الطاقة) مثبتة على طول الجوانب السفلية |
|
وحدة مروحة إعادة التدوير |
مروحة طرد مركزي عالية الحرارة بقوة 5.5 كيلو واط (P=5.5 كيلو واط، طراز 4-72-5A، مكره مقاوم للحرارة 16Mn) |
|
المعلمات الحرارية للمعالجة |
درجة حرارة التشغيل: 180 درجة مئوية ~ 200 درجة مئوية | وقت المعالجة: 15-20 دقيقة | وقت التسخين: درجة حرارة الغرفة 25 درجة مئوية إلى 200 درجة مئوية ≤ 40 دقيقة | استهلاك الطاقة: ~108 كيلو واط ساعة |
هذا كل شيء اليوم، سنواصل غداً 29 أغسطس
